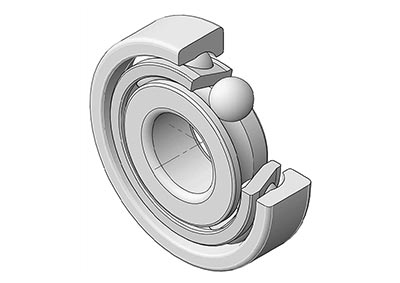

Vinkelkontaktkuglelejer
Vinkelkontaktkuglelejer er designet med løbebaner på de indre og ydre ringe, der er forskudt i forhold til hinanden langs lejeaksen. Denne konfiguration gør det muligt for lejet at optage kombinerede radiale og aksiale belastninger samtidigt. Ved at vælge forskellige kontaktvinkler kan lejet optimeres til specifikke driftsforhold, hvilket giver øget aksial belastningskapacitet og stabil ydeevne ved højere rotationshastigheder.
Disse lejer er meget udbredt i bilsystemer, elektriske motorer, pumper, værktøjsmaskiner, landbrugsmaskiner og andet industrielt udstyr, hvor både præcision og lastbærende evne er påkrævet. Afhængigt af applikationskravene kan vinkelkontaktkuglelejer leveres i enkeltrækkede, dobbeltrækkede eller matchede lejearrangementer.
BMT har specialiseret sig i fremstilling af lejer siden 2004 og leverer lejeløsninger til OEM-producenter, distributører og industrielle kunder over hele verden. Alle vinkelkontaktkuglelejer er fremstillet under ISO 9001 og IATF 16949 certificerede kvalitetsstyringssystemer. Produktionsprocesser omfatter råmaterialeinspektion, dimensionsmåling, vibrationstestning, støjtest og ydeevneverifikation for at sikre konsistens og overholdelse af kundespecifikationer. Vores produktionsfaciliteter har også bestået Ford Q1 og Bosch leverandøraudits.
Vinkelkontaktkuglelejer video
Den følgende video viser udseendet, bearbejdningsdetaljerne og fremstillingskvaliteten af BMT vinkelkontaktkuglelejer.
- View as

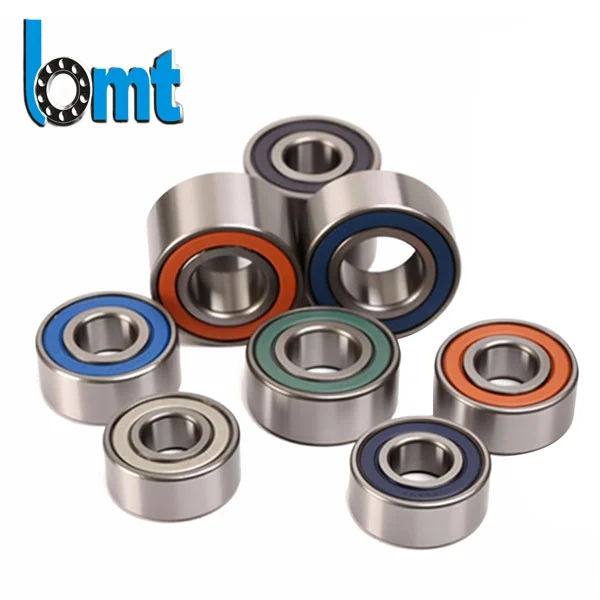

Enkeltrækkede vinkelkontaktkuglelejer
Enkeltrækkede vinkelkontaktkuglelejer er designet til at imødekomme de høje krav til hastighed, præcision og stabilitet i virkelige industrielle applikationer. Med over 20 års produktionserfaring i Ningbo, Kina, hjælper vores lejer kunder med at reducere nedetid, forbedre maskineffektiviteten og forlænge levetiden for motorer, pumper, bilsystemer og præcisionsudstyr. Vores produktionssystem er ISO9001 og IATF16949 certificeret, hvilket giver globale kunder stabil og pålidelig kvalitet, hurtig levering og langsigtede forsyningspartnerskaber.
Firepunkts kontaktkuglelejer
Vores firepunkts kontaktkuglelejer opfylder kravene til tovejs aksial belastningskapacitet og stabil højhastighedsydelse. Med over 20 års produktionserfaring er vores lejer meget brugt i vindkraft, motorer og automationssystemer. Vores produkter har lave vibrationer, lang levetid, og vi leverer pålidelig fabriksdirekte service til OEM-kunder over hele verden. Vi tilbyder OEM-tilpasning, engrospriser og hurtig global forsendelse.

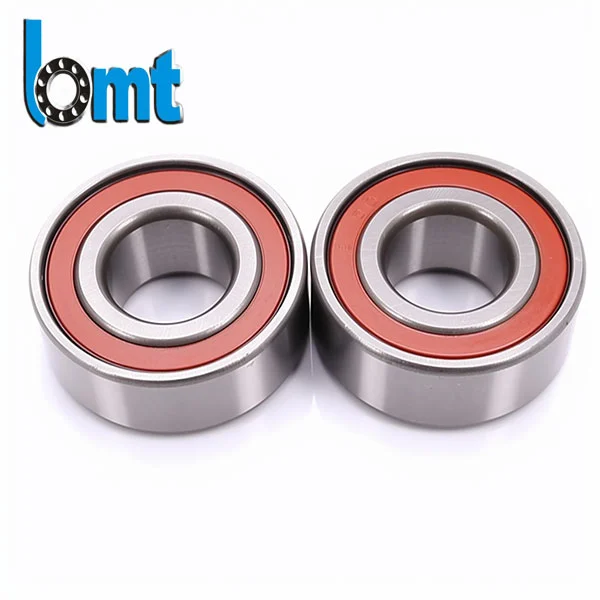

Dobbeltrækket vinkelkontaktkuglelejer
Dobbeltrækket vinkelkontaktkuglelejer designet til kombinerede radiale og aksiale belastningsforhold i begge retninger. Disse lejer er meget udbredt i motorer, pumper, bilsystemer og industrimaskiner, hvor stabil rotation, lang levetid og installationspladseffektivitet er påkrævet.
Vi understøtter OEM-produktion, bulkforsyning og global eksport med konsekvente produktionsstandarder og batchsporbarhed.
Vi understøtter OEM-produktion, bulkforsyning og global eksport med konsekvente produktionsstandarder og batchsporbarhed.

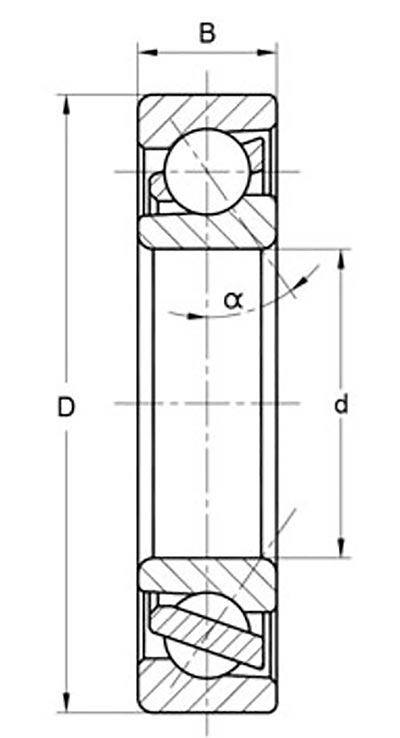

| Punkt | Tætningstype | d (mm) | D (mm) | B (mm) | Dynamisk Cr (N) | Statisk Cor (N) | Noter |
| 30/5 | - / 2RS / 2Z | 5 | 14 | 7 | 1810 | 950 | r=0,2 mm |
| 30/6 | - / 2RS / 2Z | 6 | 17 | 9 | 3100 | 1420 | r=0,3 mm |
| 30/7 | - / 2RS / 2Z | 7 | 19 | 10 | 3650 | 1700 | r=0,3 mm |
| 30/8 | - / 2RS / 2Z | 8 | 22 | 11 | 5200 | 2650 | r=0,3 mm |
| 3000 | - / 2RS / 2Z | 10 | 26 | 12 | 5700 | 3250 | r=0,3 mm |
| 3001 | - / 2RS / 2Z | 12 | 28 | 12 | 6200 | 3750 | r=0,3 mm |
| 3002 | - / 2RS / 2Z | 15 | 32 | 13 | 8600 | 5400 | r=0,3 mm |
| 3003 | - / 2RS / 2Z | 17 | 35 | 14 | 9200 | 6200 | r=0,3 mm |
| 3004 | - / 2RS / 2Z | 20 | 42 | 16 | 14500 | 9600 | r=0,6 mm |
| 3005 | - / 2RS / 2Z | 25 | 47 | 16 | 15500 | 11100 | r=0,6 mm |
| 3006 | - / 2RS / 2Z | 30 | 55 | 19 | 20300 | 15600 | r=1,0 mm |
| 3007 | - / 2RS / 2Z | 35 | 62 | 20 | 24500 | 19400 | r=1,0 mm |
| 3008 | - / 2RS / 2Z | 40 | 68 | 21 | 25500 | 21700 | r=1,0 mm |
| 3200 | - / 2Z | 10 | 30 | 14 | 7800 | 4550 | r=0,6 mm |
| 3201 | - / 2Z | 12 | 32 | 15.9 | 10600 | 5850 | r=0,6 mm |
| 3202 | - / 2RS / 2Z | 15 | 35 | 15.9 | 11800 | 7100 | r=0,6 mm |
| 3203 | - / 2RS / 2Z | 17 | 40 | 17.5 | 14600 | 9000 | r=0,6 mm |
| 3204 | - / 2Z | 20 | 47 | 20.6 | 19600 | 12500 | r=1,0 mm |
| 3205 | - / 2RS / 2Z | 25 | 52 | 20.6 | 21200 | 14600 | r=1,0 mm |
| 3206 | - / 2RS / 2Z | 30 | 62 | 23.8 | 30000 | 21200 | r=1,0 mm |
| 3207 | - / 2RS / 2Z | 35 | 72 | 27 | 39000 | 28500 | r=1,1 mm |
| 3208 | - / 2RS / 2Z | 40 | 80 | 30.2 | 48000 | 36500 | r=1,1 mm |
| 3209 | - / 2RS / 2Z | 45 | 85 | 30.2 | 48000 | 37500 | r=1,1 mm |
| 3210 | - / 2RS / 2Z | 50 | 90 | 30.2 | 51000 | 42500 | r=1,1 mm |
| 3211 | - / 2RS / 2Z | 55 | 100 | 33.3 | 58500 | 49000 | r=1,5 mm |
| 3212 | - / 2RS / 2Z | 60 | 110 | 36.5 | 72000 | 61000 | r=1,5 mm |
| 3213 | - / 2RS / 2Z | 65 | 120 | 38.1 | 80000 | 73500 | r=1,5 mm |
| 3214 | - / 2RS / 2Z | 70 | 125 | 39.7 | 83000 | 76500 | r=1,5 mm |
| 3215 | - / 2RS / 2Z | 75 | 130 | 41.3 | 91500 | 85000 | r=1,5 mm |
| 3216 | - / 2RS / 2Z | 80 | 140 | 44.4 | 98000 | 93000 | r=2,0 mm |
| 3217 | - / 2RS / 2Z | 85 | 150 | 49.2 | 112000 | 150000 | r=2,0 mm |
| 3218 | - / 2RS / 2Z | 90 | 160 | 52.4 | 125000 | 170000 | r=2,0 mm |
| 3219-M | - | 95 | 170 | 55.6 | 140000 | 186000 | r=2,1 mm |
| 3220-M | - | 100 | 180 | 60.3 | 144000 | 201600 | r=2,1 mm |
| 3221-M | - | 105 | 190 | 65.1 | 162000 | 220500 | r=2,1 mm |
| 3222-M | - | 110 | 200 | 69.8 | 183600 | 252000 | r=2,1 mm |
| 3302 | - | 15 | 42 | 19 | 16300 | 10000 | r=1,0 mm |
| 3303 | - | 17 | 47 | 22.2 | 20800 | 12500 | r=1,0 mm |
| 3304 | - / 2RS / 2Z | 20 | 52 | 22.2 | 23200 | 15000 | r=1,1 mm |
| 3305 | - / 2RS / 2Z | 25 | 62 | 25.4 | 30000 | 20000 | r=1,1 mm |
| 3306 | - / 2RS / 2Z | 30 | 72 | 30.2 | 41500 | 28500 | r=1,1 mm |
| 3307 | - / 2RS / 2Z | 35 | 80 | 34.9 | 51000 | 34500 | r=1,5 mm |
| 3308 | - / 2RS / 2Z | 40 | 90 | 36.5 | 62000 | 45000 | r=1,5 mm |
| 3309 | - / 2RS / 2Z | 45 | 100 | 39.7 | 68000 | 51000 | r=1,5 mm |
| 3310 | - / 2RS / 2Z | 50 | 110 | 44.4 | 81500 | 62000 | r=2,0 mm |
| 3311 | - / 2RS / 2Z | 55 | 120 | 49.2 | 102000 | 78000 | r=2,0 mm |
| 3312 | - / 2RS / 2Z | 60 | 130 | 54 | 125000 | 98000 | r=2,1 mm |
| 3313 | - / 2RS / 2Z | 65 | 140 | 58.7 | 143000 | 112000 | r=2,1 mm |
| 3314 | - / 2RS / 2Z | 70 | 150 | 63.5 | 143000 | 166000 | r=2,1 mm |
| 3315 | - / 2RS / 2Z | 75 | 160 | 68.3 | 146700 | 173700 | r=2,1 mm |
| 3316-M | - | 80 | 170 | 68.3 | 158400 | 190800 | r=2,1 mm |
| 3317-M | - | 85 | 180 | 73 | 171000 | 205200 | r=3,0 mm |
| 3318-M | - | 90 | 190 | 73 | 194400 | 247500 | r=3,0 mm |
| 3319-M | - | 95 | 200 | 77.8 | 198000 | 256500 | r=3,0 mm |
| 3320-M | - | 100 | 215 | 82.6 | 212400 | 288000 | r=3,0 mm |
| 3322-M | - | 110 | 240 | 92.1 | 243000 | 351000 | r=3,0 mm |
| 3800 | - / 2RS / 2Z | 10 | 19 | 7 | 2120 | 1400 | r=0,3 mm |
| 3801 | - / 2RS / 2Z | 12 | 21 | 7 | 2190 | 1550 | r=0,3 mm |
| 3802 | - / 2RS / 2Z | 15 | 24 | 7 | 2430 | 1960 | r=0,3 mm |
| 3803 | - / 2RS / 2Z | 17 | 26 | 7 | 2480 | 2080 | r=0,3 mm |
| 3804 | - / 2RS / 2Z | 20 | 32 | 10 | 5800 | 4850 | r=0,3 mm |
| 3805 | - / 2RS / 2Z | 25 | 37 | 10 | 6000 | 5600 | r=0,3 mm |
| 3806 | - / 2RS / 2Z | 30 | 42 | 10 | 6300 | 6100 | r=0,3 mm |
| 3807 | - / 2RS / 2Z | 35 | 47 | 10 | 6700 | 7000 | r=0,3 mm |
| 3808 | - / 2RS / 2Z | 40 | 52 | 10 | 7000 | 7800 | r=0,3 mm |
| 3809 | - / 2RS / 2Z | 45 | 58 | 10 | 7200 | 8300 | r=0,3 mm |
| 3810 | - / 2RS / 2Z | 50 | 65 | 12 | 8700 | 10400 | r=0,3 mm |
| 3811 | - / 2RS / 2Z | 55 | 72 | 13 | 12100 | 15700 | r=0,3 mm |
| 3812 | - / 2RS / 2Z | 60 | 78 | 14 | 14500 | 17500 | r=0,3 mm |
| 3813 | - / 2RS / 2Z | 65 | 85 | 15 | 17700 | 21400 | r=0,6 mm |
| 3814 | - / 2RS / 2Z | 70 | 90 | 15 | 19200 | 23800 | r=0,6 mm |
| 3815 | - / 2RS / 2Z | 75 | 95 | 15 | 19400 | 24400 | r=0,6 mm |
| 3816 | - / 2RS / 2Z | 80 | 100 | 15 | 19600 | 25500 | r=0,6 mm |
| 7200B | - / 2RS | 10 | 30 | 9 | 5040 | 2470 | r=0,6 mm, r1=0,3 mm, a=13° |
| 7201B | - / 2RS | 12 | 32 | 10 | 7030 | 3370 | r=0,6 mm, r1=0,3 mm, a=14° |
| 7202B | - / 2RS | 15 | 35 | 11 | 7980 | 4230 | r=0,6 mm, r1=0,3 mm, a=16° |
| 7203B | - / 2RS | 17 | 40 | 12 | 9980 | 5420 | r=0,6 mm, r1=0,3 mm, a=18° |
| 7204B | - / 2RS | 20 | 47 | 14 | 13300 | 7410 | r=1,0 mm, r1=0,6 mm, a=21° |
| 7205B | - / 2RS | 25 | 52 | 15 | 14540 | 8550 | r=1,0 mm, r1=0,6 mm, a=24° |
| 7206B | - / 2RS | 30 | 62 | 16 | 20620 | 13400 | r=1,0 mm, r1=0,6 mm, a=27° |
| 7207B | - / 2RS | 35 | 72 | 17 | 26600 | 18050 | r=1,1 mm, r1=0,6 mm, a=31° |
| 7208B | - / 2RS | 40 | 80 | 18 | 32300 | 22330 | r=1,1 mm, r1=0,6 mm, a=34° |
| 7209B | - / 2RS | 45 | 85 | 19 | 35630 | 25650 | r=1,1 mm, r1=0,6 mm, a=37° |
| 7210B | - / 2RS | 50 | 90 | 20 | 37050 | 27080 | r=1,1 mm, r1=0,6 mm, a=39° |
| 7211B | - / 2RS | 55 | 100 | 21 | 46550 | 36580 | r=1,5 mm, r1=1,0 mm, a=43° |
| 7212B | - / 2RS | 60 | 110 | 22 | 56050 | 42750 | r=1,5 mm, r1=1,0 mm, a=47° |
| 7213B | - | 65 | 120 | 23 | 60300 | 49500 | r=1,5 mm, r1=1,0 mm, a=51° |
| 7214B | - | 70 | 125 | 24 | 66600 | 55800 | r=1,5 mm, r1=1,0 mm, a=53° |
| 7215B | - | 75 | 130 | 25 | 65700 | 55800 | r=1,5 mm, r1=1,0 mm, a=56° |
| 7216B | - | 80 | 140 | 26 | 76500 | 64800 | r=2,0 mm, r1=1,0 mm, a=59° |
| 7217B | - | 85 | 150 | 28 | 87300 | 77400 | r=2,0 mm, r1=1,0 mm, a=63° |
| 7218B | - | 90 | 160 | 30 | 102600 | 88200 | r=2,0 mm, r1=1,0 mm, a=67° |
| 7219B | - | 95 | 170 | 32 | 110700 | 95400 | r=2,1 mm, r1=1,1 mm, a=72° |
| 7220B M | - | 100 | 180 | 34 | 127800 | 111600 | r=2,1 mm, r1=1,1 mm, a=76° |
| 7221B M | - | 105 | 190 | 36 | 139500 | 127800 | r=2,1 mm, r1=1,1 mm, a=80° |
| 7222B M | - | 110 | 200 | 38 | 150300 | 138600 | r=2,1 mm, r1=1,1 mm, a=84° |
| 7224B M | - | 120 | 215 | 40 | 163800 | 160200 | r=2,1 mm, r1=1,1 mm, a=90° |
| 7226B M | - | 130 | 230 | 40 | 180000 | 183600 | r=3,0 mm, r1=1,1 mm, a=96° |
| 7228B M | - | 140 | 250 | 42 | 192600 | 207900 | r=3,0 mm, r1=1,1 mm, a=103° |
| 7230B M | - | 150 | 270 | 45 | 220500 | 247500 | r=3,0 mm, r1=1,1 mm, a=111° |
| 7232B M | - | 160 | 290 | 48 | 212400 | 252000 | r=3,0 mm, r1=1,1 mm, a=118° |
| 7234B M | - | 170 | 310 | 52 | 238500 | 292500 | r=4,0 mm, r1=1,5 mm, a=127° |
| 7301B | - | 12 | 37 | 12 | 10830 | 5040 | r=1,0 mm, r1=0,6 mm, a=16° |
| 7302B | - / 2RS | 15 | 42 | 13 | 13490 | 6840 | r=1,0 mm, r1=0,6 mm, a=18° |
| 7303B | - / 2RS | 17 | 47 | 14 | 16720 | 8550 | r=1,0 mm, r1=0,6 mm, a=20° |
| 7304B | - / 2RS | 20 | 52 | 15 | 19380 | 10550 | r=1,1 mm, r1=0,6 mm, a=23° |
| 7305B | - / 2RS | 25 | 62 | 17 | 26600 | 15010 | r=1,1 mm, r1=0,6 mm, a=27° |
| 7306B | - / 2RS | 30 | 72 | 19 | 33730 | 21000 | r=1,1 mm, r1=0,6 mm, a=31° |
| 7307B | - / 2RS | 35 | 80 | 21 | 40850 | 26130 | r=1,5 mm, r1=1,0 mm, a=35° |
| 7308B | - / 2RS | 40 | 90 | 23 | 50350 | 32780 | r=1,5 mm, r1=1,0 mm, a=39° |
| 7309B | - / 2RS | 45 | 100 | 25 | 61750 | 40850 | r=1,5 mm, r1=1,0 mm, a=43° |
| 7310B | - / 2RS | 50 | 110 | 27 | 71250 | 47500 | r=2,0 mm, r1=1,0 mm, a=47° |
| 7311B | - / 2RS | 55 | 120 | 29 | 81700 | 57950 | r=2,0 mm, r1=1,0 mm, a=51° |
| 7312B | - / 2RS | 60 | 130 | 31 | 91200 | 65550 | r=2,1 mm, r1=1,1 mm, a=55° |
| 7313B | - | 65 | 140 | 33 | 99000 | 73800 | r=2,1 mm, r1=1,1 mm, a=60° |
| 7314B | - | 70 | 150 | 35 | 113400 | 83700 | r=2,1 mm, r1=1,1 mm, a=64° |
| 7315B | - | 75 | 160 | 37 | 126000 | 96300 | r=2,1 mm, r1=1,1 mm, a=68° |
| 7316B | - | 80 | 170 | 39 | 139500 | 111600 | r=2,1 mm, r1=1,1 mm, a=72° |
| 7317B | - | 85 | 180 | 41 | 150300 | 124200 | r=3,0 mm, r1=1,1 mm, a=76° |
| 7318B | - | 90 | 190 | 43 | 162000 | 139500 | r=3,0 mm, r1=1,1 mm, a=80° |
| 7319B | - | 95 | 200 | 45 | 170100 | 150300 | r=3,0 mm, r1=1,1 mm, a=84° |
| 7320B M | - | 100 | 215 | 47 | 192600 | 177300 | r=3,0 mm, r1=1,1 mm, a=90° |
| 7321B M | - | 105 | 225 | 49 | 202500 | 192600 | r=3,0 mm, r1=1,1 mm, a=94° |
| 7322B M | - | 110 | 240 | 50 | 225000 | 220500 | r=3,0 mm, r1=1,1 mm, a=98° |
| 7324B M | - | 120 | 260 | 55 | 247500 | 256500 | r=3,0 mm, r1=1,1 mm, a=107° |
| 7326B M | - | 130 | 280 | 58 | 274500 | 292500 | r=4,0 mm, r1=1,5 mm, a=115° |
| 7328B M | - | 140 | 300 | 62 | 270000 | 310500 | r=4,0 mm, r1=1,5 mm, a=123° |
| 7330B M | - | 150 | 320 | 65 | 292500 | 351000 | r=4,0 mm, r1=1,5 mm, a=131° |
| 7332B M | - | 160 | 340 | 68 | 324000 | 405000 | r=4,0 mm, r1=1,5 mm, a=139° |
| 7334B M | - | 170 | 360 | 72 | 364500 | 477000 | r=4,0 mm, r1=1,5 mm, a=147° |
| 7406 ACM | - | 30 | 90 | 23 | 55600 | 37700 | vinkel = 25° |
| 7406 BM | - | 30 | 90 | 23 | 47500 | 29000 | vinkel = 40° |
| 7407 ACM | - | 35 | 100 | 25 | 66400 | 41900 | vinkel = 25° |
| 7407 BM | - | 35 | 100 | 25 | 60500 | 38000 | vinkel = 40° |
| 7408 ACM | - | 40 | 110 | 27 | 73700 | 42100 | vinkel = 25° |
| 7408 BM | - | 40 | 110 | 27 | 70200 | 45000 | vinkel = 40° |
| 7409 ACM | - | 45 | 120 | 29 | 84500 | 55100 | vinkel = 25° |
| 7409 BM | - | 45 | 120 | 29 | 80700 | 44100 | vinkel = 40° |
| 7410 ACM | - | 50 | 130 | 31 | 115800 | 78300 | vinkel = 25° |
| 7410 BM | - | 50 | 130 | 31 | 95600 | 64000 | vinkel = 40° |
| 7411 ACM | - | 55 | 140 | 33 | 121400 | 84500 | vinkel = 25° |
| 7411 BM | - | 55 | 140 | 33 | 111000 | 76500 | vinkel = 40° |
| 7412 ACM | - | 60 | 150 | 35 | 131800 | 95300 | vinkel = 25° |
| 7412 BM | - | 60 | 150 | 35 | 119000 | 86500 | vinkel = 40° |
| QJ208 | - | 40 | 80 | 18 | 52700 | 45000 | r=1,1 mm, Cu=3050N, fedt: 6900 rpm |
| QJ209 | - | 45 | 85 | 19 | 58500 | 51000 | r=1,1 mm, Cu=3500N, fedt: 6200 rpm |
| QJ210 | - | 50 | 90 | 20 | 61800 | 56000 | r=1,1 mm, Cu=3800N, fedt: 5600 rpm |
| QJ211 | - | 55 | 100 | 21 | 79300 | 76500 | r=1,5 mm, Cu=4800N, fedt: 5100 rpm |
| QJ212 | - | 60 | 110 | 22 | 92300 | 86500 | r=1,5 mm, Cu=5900N, fedt: 4700 rpm |
| QJ213 | - | 65 | 120 | 23 | 104000 | 110000 | r=1,5 mm, Cu=6550N, fedt: 4400 rpm |
| QJ214 | - | 70 | 125 | 24 | 114000 | 120000 | r=1,5 mm, Cu=7150N, fedt: 4000 rpm |
| QJ215 | - | 75 | 130 | 25 | 117000 | 122000 | r=1,5 mm, Cu=7550N, fedt: 3800 rpm |
| QJ216 | - | 80 | 140 | 26 | 138000 | 146000 | r=2,0 mm, Cu=8650N, fedt: 3500 rpm |
| QJ217 | - | 85 | 150 | 28 | 148000 | 160000 | r=2,0 mm, Cu=9650N, fedt: 3300 rpm |
| QJ218 | - | 90 | 160 | 30 | 174000 | 186000 | r=2,0mm, Cu=11100N, fedt: 3100rpm |
| QJ219 | - | 95 | 170 | 32 | 199000 | 210000 | r=2,1 mm, Cu=12400N, fedt: 3000 rpm |
| QJ220 | - | 100 | 180 | 34 | 225000 | 240000 | r=2,1mm, Cu=12900N, fedt: 2800rpm |
| QJ222 | - | 110 | 200 | 38 | 265000 | 305000 | r=2,1mm, Cu=15500N, fedt: 2500rpm |
| QJ224 | - | 120 | 215 | 40 | 286000 | 340000 | r=2,1mm, Cu=17700N, fedt: 2300rpm |
| QJ306 | - | 30 | 72 | 19 | 44000 | 57500 | r=1,1 mm, Cu=2460N, fedt: 8000 rpm |
| QJ307 | - | 30 | 80 | 21 | 55000 | 73000 | r=1,5 mm, Cu=3150N, fedt: 7000 rpm |
| QJ308 | - | 40 | 90 | 23 | 67000 | 91500 | r=1,5 mm, Cu=3950N, fedt: 6200 rpm |
| QJ309 | - | 45 | 100 | 25 | 87000 | 121000 | r=1,5 mm, Cu=5200N, fedt: 5500 rpm |
| QJ310 | - | 50 | 110 | 27 | 102000 | 145000 | r=2,0 mm, Cu=6200N, fedt: 5000 rpm |
| QJ311 | - | 55 | 120 | 29 | 118000 | 170000 | r=2.0mm, Cu=7300N, fedt: 4600rpm |
| QJ312 | - | 60 | 130 | 31 | 135000 | 198000 | r=2,1mm, Cu=8500N, fedt: 4200rpm |
| QJ313 | - | 65 | 140 | 33 | 153000 | 228000 | r=2,1 mm, Cu=9700N, fedt: 3900 rpm |
| QJ314 | - | 70 | 150 | 35 | 172000 | 260000 | r=2,1 mm, Cu=10700N, fedt: 3600 rpm |
| QJ315 | - | 75 | 160 | 37 | 187000 | 294000 | r=2,1mm, Cu=11700N, fedt: 3400rpm |
| QJ316 | - | 80 | 170 | 39 | 202000 | 330000 | r=2,1mm, Cu=12700N, fedt: 3200rpm |
| QJ317 | - | 85 | 180 | 41 | 218000 | 370000 | r=3,0mm, Cu=13800N, fedt: 3000rpm |
| QJ318 | - | 90 | 190 | 43 | 235000 | 410000 | r=3,0mm, Cu=14800N, fedt: 2800rpm |
| QJ319 | - | 95 | 200 | 45 | 251000 | 450000 | r=3.0mm, Cu=16000N, fedt: 2700rpm |
| QJ320 | - | 100 | 215 | 47 | 302000 | 585000 | r=3,0mm, Cu=20000N, fedt: 2500rpm |
| QJ322 | - | 110 | 240 | 50 | 338000 | 680000 | r=3,0mm, Cu=22100N, fedt: 2300rpm |
| QJ324 | - | 120 | 260 | 55 | 359000 | 765000 | r=3.0mm, Cu=23800N, fedt: 2100rpm |
| VLU 200414 | - | 304 | 518 | 111 | 111000 | 110000 | Aksial: Ca=169kN/Coa=295kN |
| VLU 200544 | - | 434 | 648 | 123 | 123000 | 145000 | Aksial: Ca=188kN/Coa=385kN |
| VLU 200644 | - | 534 | 748 | 131 | 131000 | 171000 | Aksial: Ca=200kN/Coa=455kN |
| VLU 200744 | - | 634 | 848 | 138 | 138000 | 198000 | Aksial: Ca=211kN/Coa=530kN |
| VLU 200844 | - | 734 | 948 | 145 | 145000 | 224000 | Aksial: Ca=222kN/Coa=600kN |
| VLU 200944 | - | 834 | 1048 | 151 | 151000 | 250000 | Aksial: Ca=231kN/Coa=670kN |
| VLU 201094 | - | 984 | 1198 | 160 | 160000 | 290000 | Aksial: Ca=244kN/Coa=770kN |
| VSU 200414 | - | 342 | 486 | 111 | 111000 | 248000 | Aksial: Ca=169kN/Coa=560kN |
| VSU 200544 | - | 472 | 616 | 123 | 123000 | 325000 | Aksial: Ca=188kN/Coa=740kN |
| VSU 200644 | - | 572 | 716 | 131 | 131000 | 385000 | Aksial: Ca=200kN/Coa=880kN |
| VSU 200744 | - | 672 | 816 | 138 | 138000 | 445000 | Aksial: Ca=211kN/Coa=1010kN |
| VSU 200844 | - | 772 | 916 | 145 | 145000 | 510000 | Aksial: Ca=222kN/Coa=1150kN |
| VSU 200944 | - | 872 | 1016 | 151 | 151000 | 570000 | Aksial: Ca=231kN/Coa=1280kN |
| VSU 201094 | - | 1022 | 1166 | 160 | 160000 | 660000 | Aksial: Ca=244kN/Coa=1490kN |
