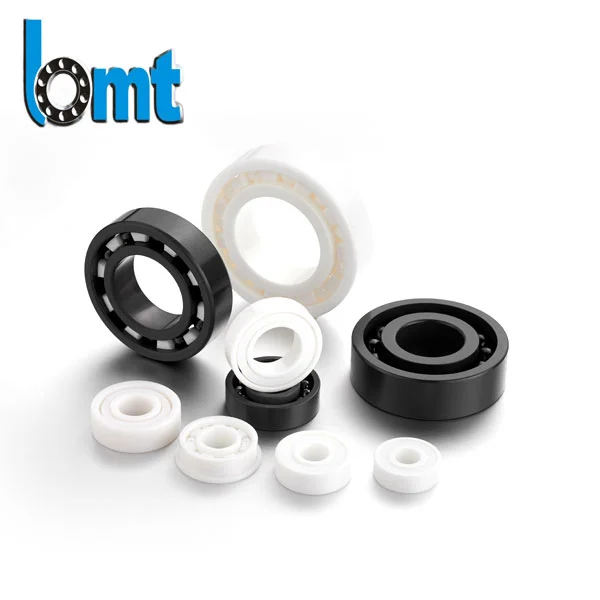

Keramiske Deep Groove Kuglelejer
Keramiske kuglelejer med dybe spor er en førsteklasses kategori af lejer, der sigter mod at give enestående ydeevne under højhastigheds-, højtemperatur- og korrosive miljøer. Disse lejer bruger keramiske kugler til at kombinere, specialfremstillet af siliciumnitrid (Si3N4) eller zirconiumoxid (ZrO2), i stedet for traditionelle stålkugler. BMT Company, et betroet mærke i den globale lejeindustri, tilbyder en bred vifte af højtydende lejer til alle slags applikationer på tværs af industrielle sektorer.
Produktegenskaber
Keramiske dybe rillekuglelejer leveret af BMT Company har fantastiske unikke egenskaber: - Høj hårdhed og slidstyrke. - Enestående korrosionsbestandighed. - Let vægt sammenlignet med stålmodstykker. - Ikke-magnetisk og elektrisk isolerende. - Overlegen termisk stabilitet og lav termisk udvidelse. - Reducer friktionen og minimale krav til smøring.
Tekniske parametre
| Keramiske rillekuglelejer | ||||||||

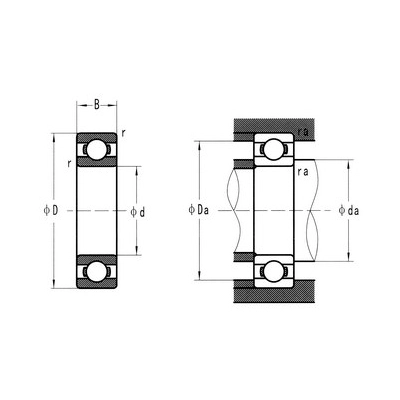

| Betegnelse | Overordnet dimension | Monteringsdimension (mm) | ||||||
| (mm) | r | og | og | Og | ra | |||
| d | D | B | min | min | max | max | max | |
| 684 e.Kr | 4 | 9 | 2.5 | 0.1 | 4.8 | / | 8.2 | 0.1 |
| 694 e.Kr | 4 | 11 | 4 | 0.15 | 5.2 | / | 9.8 | 0.15 |
| 604 CE | 4 | 12 | 4 | 0.2 | 5.6 | / | 10.4 | 0.2 |
| 624 e.Kr | 4 | 13 | 5 | 0.2 | 5.6 | / | 11.4 | 0.2 |
| 634 e.Kr | 4 | 16 | 5 | 0.3 | 6 | / | 14 | 0.3 |
| 685 e.Kr | 5 | 11 | 3 | 0.15 | 6.2 | / | 9.8 | 0.15 |
| 695 e.Kr | 5 | 13 | 4 | 0.2 | 6.6 | / | 11.4 | 0.2 |
| 605 e.Kr | 5 | 14 | 5 | 0.2 | 6.6 | / | 12.4 | 0.2 |
| 625 e.Kr | 5 | 16 | 5 | 0.3 | 7 | / | 14 | 0.3 |
| 635 e.Kr | 5 | 19 | 6 | 0.3 | 7 | / | 17 | 0.3 |
| 686 e.Kr | 6 | 13 | 3.5 | 0.15 | 7.2 | / | 11.8 | 0.15 |
| 696 e.Kr | 6 | 15 | 5 | 0.2 | 7.6 | / | 13.4 | 0.2 |
| 606 e.Kr | 6 | 17 | 6 | 0.3 | 8 | / | 15 | 0.3 |
| 626 e.Kr | 6 | 19 | 6 | 0.3 | 8 | / | 17 | 0.3 |
| 636 e.Kr | 6 | 22 | 7 | 0.3 | 8 | / | 20 | 0.3 |
| 687 e.Kr | 7 | 14 | 3.5 | 0.15 | 8.2 | / | 12.8 | 0.15 |
| 697 e.Kr | 7 | 17 | 5 | 0.3 | 9 | / | 15 | 0.3 |
| 607 e.Kr | 7 | 19 | 6 | 0.3 | 9 | / | 17 | 0.3 |
| 627 e.Kr | 7 | 22 | 7 | 0.3 | 9 | / | 20 | 0.3 |
| 637 e.Kr | 7 | 26 | 9 | 0.3 | 9 | / | 24 | 0.3 |
| 688 e.Kr | 8 | 16 | 4 | 0.2 | 9.6 | / | 14.4 | 0.2 |
| 698 e.Kr | 8 | 19 | 6 | 0.3 | 10 | / | 17 | 0.3 |
| 608 e.Kr | 8 | 22 | 7 | 0.3 | 10 | / | 20 | 0.3 |
| 628 e.Kr | 8 | 24 | 8 | 0.3 | 10 | / | 22 | 0.3 |
| 638 e.Kr | 8 | 28 | 9 | 0.3 | 10 | / | 26 | 0.3 |
| 689 e.Kr | 9 | 17 | 4 | 0.2 | 10.6 | / | 15.4 | 0.2 |
| 699 e.Kr | 9 | 20 | 6 | 0.3 | 11 | / | 18 | 0.3 |
| 609 e.Kr | 9 | 24 | 7 | 0.3 | 11 | / | 22 | 0.3 |
| 629 e.Kr | 9 | 26 | 8 | 0.3 | 11 | / | 24 | 0.3 |
| 639 e.Kr | 9 | 30 | 10 | 0.6 | 13 | / | 26 | 0.6 |
| 6800 CE | 10 | 19 | 5 | 0.3 | 12 | 12 | 17 | 0.3 |
| 6900 CE | 10 | 22 | 6 | 0.3 | 12 | 12.5 | 20 | 0.3 |
| 6000 CE | 10 | 26 | 8 | 0.3 | 12 | 13 | 24 | 0.3 |
| 6200 CE | 10 | 30 | 9 | 0.6 | 14 | 16 | 26 | 0.6 |
| 6300 CE | 10 | 35 | 11 | 0.6 | 14 | 16.5 | 31 | 0.6 |
| 6801CE | 12 | 21 | 5 | 0.3 | 14 | 14 | 19 | 0.3 |
| 6901 CE | 12 | 24 | 6 | 0.3 | 14 | 14.5 | 22 | 0.3 |
| 16001 e.Kr | 12 | 28 | 7 | 0.3 | 14 | / | 26 | 0.3 |
| 6001 CE | 12 | 28 | 8 | 0.3 | 14 | 15.5 | 26 | 0.3 |
| 6201CE | 12 | 32 | 10 | 0.6 | 16 | 17 | 28 | 0.6 |
| 6301CE | 12 | 37 | 12 | 1 | 17 | 18 | 32 | 1 |
| 6802CE | 15 | 24 | 5 | 0.3 | 17 | 17 | 22 | 0.3 |
| 6902 CE | 15 | 28 | 7 | 0.3 | 17 | 17 | 26 | 0.3 |
| 16002 e.Kr | 15 | 32 | 8 | 0.3 | 17 | / | 30 | 0.3 |
| 6002 CE | 15 | 32 | 9 | 0.3 | 17 | 19 | 30 | 0.3 |
| 6202CE | 15 | 35 | 11 | 0.6 | 19 | 20.5 | 31 | 0.3 |
| 6302CE | 15 | 42 | 13 | 1 | 20 | 22.5 | 37 | 1 |
| 6803 CE | 17 | 26 | 5 | 0.3 | 19 | 19 | 24 | 0.3 |
| 6903 CE | 17 | 30 | 7 | 0.3 | 19 | 19.5 | 28 | 0.3 |
| 16003 e.Kr | 17 | 35 | 8 | 0.3 | 19 | / | 33 | 0.3 |
| 6003 CE | 17 | 35 | 10 | 0.3 | 19 | 21.5 | 33 | 0.3 |
| 6203CE | 17 | 40 | 12 | 0.6 | 21 | 23.5 | 36 | 0.6 |
| 6303 CE | 17 | 47 | 14 | 1 | 22 | 25.5 | 42 | 1 |
| 6403 CE | 17 | 62 | 17 | 1.1 | 23.5 | / | 55.5 | 1 |
| 6804 CE | 20 | 32 | 7 | 0.3 | 22 | 22.5 | 30 | 0.3 |
| 6904 CE | 20 | 37 | 9 | 0.3 | 22 | 24 | 35 | 0.3 |
| 16004 e.Kr | 20 | 42 | 8 | 0.3 | 22 | / | 40 | 0.3 |
| 6004 CE | 20 | 42 | 12 | 0.6 | 24 | 25.5 | 38 | 0.6 |
| 6204CE | 20 | 47 | 14 | 1 | 25 | 26.5 | 42 | 1 |
| 6304CE | 20 | 52 | 15 | 1.1 | 26.5 | 28 | 45.5 | 1 |
| 6404CE | 20 | 72 | 19 | 1.1 | 26.5 | / | 65.5 | 1 |
| 6805 CE | 25 | 37 | 7 | 0.3 | 27 | 27 | 35 | 0.3 |
| 6905 CE | 25 | 42 | 9 | 0.3 | 27 | 28.5 | 40 | 0.3 |
| 16005 e.Kr | 25 | 47 | 8 | 0.3 | 27 | / | 45 | 0.3 |
| 6005 CE | 25 | 47 | 12 | 0.6 | 29 | 30 | 43 | 0.6 |
| 6205CE | 25 | 52 | 15 | 1 | 30 | 32 | 47 | 1 |
| 6305 CE | 25 | 62 | 17 | 1.1 | 31.5 | 36 | 55.5 | 1 |
| 6405 CE | 25 | 80 | 21 | 1.5 | 33 | / | 72 | 1.5 |
| 6806 CE | 30 | 42 | 7 | 0.3 | 32 | 32 | 50 | 1 |
| 6906 CE | 30 | 47 | 9 | 0.3 | 32 | 34 | 57 | 1 |
| 16006 e.Kr | 30 | 55 | 9 | 0.3 | 32 | 42.5 | 65.5 | 1 |
| 6006 CE | 30 | 55 | 13 | 1 | 35 | 36.5 | 53 | 1 |
| 6206CE | 30 | 62 | 16 | 1 | 35 | 38.5 | 60 | 1 |
| 6306 CE | 30 | 72 | 19 | 1.1 | 36.5 | 42.5 | 68.5 | 1 |
| 6406 CE | 30 | 90 | 23 | 1.5 | 54 | / | 82 | 2 |
| 6807 CE | 35 | 47 | 7 | 0.3 | 37 | 37 | 45 | 0.3 |
| 6907 CE | 35 | 55 | 10 | 0.6 | 39 | 39 | 51 | 0.6 |
| 16007 e.Kr | 35 | 62 | 9 | 0.3 | 37 | / | 60 | 0.3 |
| 6007 CE | 35 | 62 | 14 | 1 | 40 | 41.5 | 57 | 1 |
| 6207 CE | 35 | 72 | 17 | 1.1 | 41.5 | 44.5 | 65.5 | 1 |
| 6307 CE | 35 | 80 | 21 | 1.5 | 43 | 47 | 72 | 1.5 |
| 6407 CE | 35 | 100 | 25 | 1.5 | 43 | / | 92 | 1.5 |
| 6808 CE | 40 | 52 | 7 | 0.3 | 42 | 42 | 50 | 0.3 |
| 6908 CE | 40 | 62 | 12 | 0.6 | 44 | 46 | 58 | 0.6 |
| 16008 e.Kr | 40 | 68 | 9 | 0.3 | 42 | / | 66 | 0.3 |
| 6008 CE | 40 | 68 | 15 | 1 | 45 | 47.5 | 63 | 1 |
| 6208CE | 40 | 80 | 18 | 1.1 | 46.5 | 50.5 | 73.5 | 1 |
| 6308 CE | 40 | 90 | 23 | 1.5 | 48 | 53 | 80 | 1.5 |
| 6408CE | 40 | 110 | 27 | 2 | 49 | / | 101 | 2 |
| 6809 CE | 45 | 58 | 7 | 0.3 | 47 | 47.5 | 56 | 0.3 |
| 6909 CE | 45 | 68 | 12 | 0.6 | 49 | 50 | 64 | 0.6 |
| 16009 e.Kr | 45 | 75 | 10 | 0.6 | 49 | / | 71 | 0.6 |
| 6009 CE | 45 | 75 | 16 | 1 | 50 | 53.5 | 70 | 1 |
| 6209 CE | 45 | 85 | 19 | 1.1 | 51.5 | 55.5 | 78.5 | 1 |
| 6309 CE | 45 | 100 | 25 | 1.5 | 53 | 61.5 | 92 | 1.5 |
| 6409 CE | 45 | 120 | 29 | 2 | 54 | / | 111 | 2 |
| 6810 CE | 50 | 65 | 7 | 0.3 | 52 | 52.5 | 63 | 0.3 |
| 6910 CE | 50 | 72 | 12 | 0.6 | 54 | 55 | 68 | 0.6 |
| 16010 e.Kr | 50 | 80 | 10 | 0.6 | 54 | / | 76 | 0.6 |
| 6010CE | 50 | 80 | 16 | 1 | 55 | 58.5 | 75 | 1 |
| 6210CE | 50 | 90 | 20 | 1.1 | 56.5 | 60 | 83.2 | 1 |
| 6310 CE | 50 | 110 | 27 | 2 | 59 | 68 | 101 | 2 |
| 6410 CE | 50 | 130 | 31 | 2.1 | 61 | / | 119 | 2 |
| 6811 CE | 55 | 72 | 9 | 0.3 | 57 | 59 | 70 | 0.3 |
| 6911 e.Kr | 55 | 80 | 13 | 1 | 60 | 61.5 | 75 | 1 |
| 16011 e.Kr | 55 | 90 | 11 | 0.6 | 59 | / | 86 | 0.6 |
| 6011CE | 55 | 90 | 18 | 1.1 | 61.5 | 64 | 83.5 | 1 |
| 6211CE | 55 | 100 | 21 | 1.5 | 63 | 66.5 | 92 | 1.5 |
| 6311CE | 55 | 120 | 29 | 2 | 64 | 72.5 | 111 | 2 |
| 6411CE | 55 | 140 | 33 | 2.1 | 66 | / | 129 | 2 |
| 6812 CE | 60 | 78 | 10 | 0.3 | 62 | 64 | 76 | 0.3 |
| 6912 CE | 60 | 85 | 13 | 1 | 65 | 66 | 80 | 1 |
| 16012 e.Kr | 60 | 95 | 11 | 0.6 | 64 | / | 91 | 0.6 |
| 6012CE | 60 | 95 | 18 | 1.1 | 66.5 | 69 | 88.5 | 1 |
| 6212CE | 60 | 110 | 22 | 1.5 | 68 | 74.5 | 102 | 1.5 |
| 6312CE | 60 | 130 | 31 | 2.1 | 71 | 79 | 119 | 2 |
| 6412CE | 60 | 150 | 35 | 2.1 | 71 | 139 | 2 | |
| 6813 CE | 65 | 85 | 10 | 0.6 | 69 | 69 | 81 | 0.6 |
| 6913 e.Kr | 65 | 90 | 13 | 1 | 70 | 71.5 | 85 | 1 |
| 16013 e.Kr | 65 | 100 | 11 | 0.6 | 69 | / | 96 | 0.6 |
| 6013CE | 65 | 100 | 18 | 1.1 | 71.5 | 73 | 93.5 | 1 |
| 6213CE | 65 | 120 | 23 | 1.5 | 73 | 80 | 112 | 1.5 |
| 6313 CE | 65 | 140 | 33 | 2.1 | 76 | 85.5 | 129 | 2 |
| 6814 CE | 70 | 90 | 10 | 0.6 | 74 | 74.5 | 86 | 0.6 |
| 6914 e.Kr | 70 | 100 | 16 | 1 | 75 | 77.5 | 95 | 1 |
| 16014 e.Kr | 70 | 110 | 13 | 0.6 | 74 | / | 106 | 0.6 |
| 6014CE | 70 | 110 | 20 | 1.1 | 76.5 | 80.5 | 103.5 | 1 |
| 6214CE | 70 | 125 | 24 | 1.5 | 78 | 84 | 117 | 1.5 |
| 6314CE | 70 | 150 | 35 | 2.1 | 81 | 92 | 139 | 2 |
| 6815 CE | 75 | 95 | 10 | 0.6 | 79 | 79.5 | 91 | 0.6 |
| 6915 CE | 75 | 105 | 16 | 1 | 80 | 82 | 100 | 1 |
| 16015 CE | 75 | 115 | 13 | 0.6 | 79 | / | 111 | 0.6 |
| 6015CE | 75 | 115 | 20 | 1.1 | 81.5 | 85.5 | 108.5 | 1 |
| 6215CE | 75 | 130 | 25 | 1.5 | 83 | 90 | 122 | 1.5 |
| 6816 CE | 80 | 100 | 10 | 0.6 | 84 | 84.5 | 96 | 0.6 |
| 6916 e.Kr | 80 | 110 | 16 | 1 | 85 | 87.5 | 105 | 1 |
| 16016 e.Kr | 80 | 125 | 14 | 0.6 | 84 | / | 121 | 0.6 |
| 6016 CE | 80 | 125 | 22 | 1.1 | 86.5 | 91 | 118.5 | 1 |
| 6216 CE | 80 | 140 | 26 | 2 | 89 | 95.5 | 131 | 2 |
| 6817 CE | 85 | 110 | 13 | 1 | 90 | 90.5 | 105 | 1 |
| 6917 e.Kr | 85 | 120 | 18 | 1.1 | 91.5 | 94.5 | 113.5 | 1 |
| 16017 e.Kr | 85 | 130 | 14 | 0.6 | 89 | / | 126 | 0.6 |
| 6017CE | 85 | 130 | 22 | 1.1 | 91.5 | 96 | 123.5 | 1 |
| 6217 CE | 85 | 150 | 28 | 2 | 94 | 102 | 141 | 2 |
| 6818 CE | 90 | 115 | 13 | 1 | 95 | 95.5 | 110 | 1 |
| 6918 e.Kr | 90 | 125 | 18 | 1.1 | 96.5 | 98.5 | 118.5 | 1 |
| 16018 e.Kr | 90 | 140 | 16 | 1 | 95 | / | 135 | 1 |
| 6018CE | 90 | 140 | 24 | 1.5 | 98 | 103 | 132 | 1.5 |
| 6819 CE | 95 | 120 | 13 | 1 | 100 | 102 | 115 | 1 |
| 6919 e.Kr | 95 | 130 | 18 | 1.1 | 101.5 | 104 | 123.5 | 1 |
| 16019 e.Kr | 95 | 145 | 16 | 1 | 100 | / | 140 | 1 |
| 6019 CE | 95 | 145 | 24 | 1.5 | 103 | 109 | 137 | 1.5 |
| 6820 CE | 100 | 125 | 13 | 1 | 105 | 106 | 120 | 1 |
| 6920 CE | 100 | 140 | 20 | 1.1 | 106.5 | 111 | 133.5 | 1 |
| 16020 CE | 100 | 150 | 16 | 1 | 105 | / | 145 | 1 |
| 6020 CE | 100 | 150 | 24 | 1.5 | 108 | 113 | 142 | 1.5 |
| 6821 CE | 105 | 130 | 13 | 1 | 110 | 111 | 125 | 1 |
| 6921 CE | 105 | 145 | 20 | 1.1 | 111.5 | 116 | 138.5 | 1 |
| 6822 CE | 110 | 140 | 16 | 1 | 115 | 117 | 135 | 1 |
| 6922 CE | 110 | 150 | 20 | 1.1 | 116.5 | 121 | 143.5 | 1 |
| 6824 CE | 120 | 150 | 16 | 1 | 125 | 127 | 145 | 1 |
Kerne salgsargumenter
Forlænget levetid: Keramiske materialer reducerer slitage betydeligt, hvilket forlænger levetiden.
- Højhastighedskapacitet: Ideel til højhastighedsmaskiner, reducere friktion og varme.
- Korrosionsbestandighed: Pålidelig ydeevne i barske kemiske eller marine miljøer.
- Energieffektivitet: Sænk friktionen for at reducere energitabet.
- Ren drift: Der er ingen risiko for metalforurening, perfekt til fødevarer, medicinsk eller halvlederområdet.
- Brugerdefinerede løsninger: BMT Company leverer tilpassede keramiske lejeløsninger til krævende specifikke driftsforhold.
Lejer applikationer
Keramiske kuglelejer med dybe spor anvendes i vid udstrækning til: - Elektriske motorer og generatorer - Luftfartsudstyr - Fødevare- og farmaceutiske maskiner - Halvlederfremstilling - Højhastigheds dentale og medicinske instrumenter - Vakuummiljøer - Renrumsudstyr - Højtemperaturovne - Kemiske pumper og reaktorer - Præcisionsinstrumenter
Kvalitetssikring
BMT Company opretholder strenge retningslinjer for kvalitetskontrol.: - ISO 9001 og IATF 16949 certificeret produktionsudstyr. - 100% dimensionel og visuel inspektion. - Røntgen-, ultralyds- og rundhedstest. - Forsmøring og renhedskontrol til renrumsapplikationer. - Sporbarhed og batchkontrol for alle komponenter. - Regelmæssige tredjepartsrevisioner for at holde de globale standarder.
Kundebekymringer
Er keramiske lejer skøre?
Selvom det er hårdere, tilbyder keramik som Si3N4 fremragende brudsejhed og modstandsdygtighed over for stød.
Kan de klare tunge belastninger?
Ja, især i højhastigheds- og let belastede applikationer. Til ekstremt høje belastninger er hybridløsninger tilgængelige.
Hvilken smøring er nødvendig?
Minimal til ingen smøring afhængigt af miljøet, hvilket reducerer vedligeholdelsen.
Er de dyre?
På grund af deres effektivitet og holdbarhed er livscyklusomkostningerne langt lavere end de oprindelige udgifter.
Teknisk parameter
De 10 mest populære keramiske rillekuglelejer, som BMT Company tilbyder, er vist nedenfor:
| Varenr. | Leje nr. | Indvendig diameter (mm) | Udvendig diameter (mm) | Bredde (mm) | Dynamisk belastning (kN) | Statisk belastning (kN) |
| 1 | BMT-C6000 | 10 | 26 | 8 | 3.5 | 1.5 |
| 2 | BMT-C6001 | 12 | 28 | 8 | 3.9 | 1.7 |
| 3 | UN-C6002 | 15 | 32 | 9 | 4.8 | 2.3 |
| 4 | BMT-C6003 | 17 | 35 | 10 | 5.2 | 2.6 |
| 5 | UN-C6004 | 20 | 42 | 12 | 7.8 | 3.8 |
| 6 | BMT-C6005 | 25 | 47 | 12 | 8.9 | 4.2 |
| 7 | BMT-C6006 | 30 | 55 | 13 | 10.1 | 5.3 |
| 8 | BMT-C6007 | 35 | 62 | 14 | 11.3 | 6.1 |
| 9 | BMT-C6008 | 40 | 68 | 15 | 12.7 | 7.4 |
| 10 | BMT-C6009 | 45 | 75 | 16 | 14.6 | 8.9 |
Produktfordele
Hurtigere hastigheder: Keramiske kuglers lave centrifugalkraft giver mulighed for hurtigere arbejdshastigheder.
Minimal vedligeholdelse: Modstandsdygtighed over for slid og minimal smøring reducerer driftsstop.
Multifunktionalitet: Velegnet til brede anvendelsesområder fra rumfart til undervandsrobotik.
Lav støj og vibration: Perfekt til applikationer, der kræver lavt akustisk output. Miljøvenlig: Forlænger levetid og minimal brug af smøremiddel fremmer bæredygtighed.
Brugsvejledning til ydeevne
For at maksimere ydeevnen af keramiske dybe rillekuglelejer: - Brug det korrekte passende monteringsværktøj og -procedurer. - Undgå direkte hamring eller overdreven kraft under installationen. -Vælg det rigtige smøremiddel eller kør tørt i passende miljøer. - Opbevar lejerne i en tør og ren tilstand. - Tjek jævnligt i krævende applikationer for optimal funktion.
Om USA
Keramiske dybe rillekuglelejer fra BMT Company giver uovertruffen ydeevne til krævende applikationer, der kræver holdbarhed, præcision og korrosionsbestandighed. Stol på højhastighedsegenskaber, minimale vedligeholdelseskrav og overlegne materialeegenskaber, disse lejer er den ideelle løsning til industrier, der søger langsigtet driftseffektivitet.
Uanset om du er inden for rumfart, farmaceutiske produkter, halvledere eller ren energi, har BMT Company det korrekte keramiske dybe rillekugleleje til dine specifikke krav. Stol venligst på BMT Companys forpligtelse til kvalitet, tilpasning og teknisk, hvilket understøtter dit udstyrs ydeevne.
Hot Tags: Keramiske Deep Groove Kuglelejer
Relateret kategori
Send forespørgsel
Kontaktoplysninger
-
Adresse
No.183, Longfeng, vest for Zhangting industrizone, Yuyao, Ningbo, Kina
-
Tlf
-
E-mail
Indsend specifikationer for industrilejer, dybe rillekuglelejer, koniske rullelejer og mere. BMTs team svarer inden for 24 timer med konkurrencedygtige priser for holdbare lejer.
