Når landbrugsmaskiner arbejder under konstant belastning, vibrationer, støv, fugt og ujævnt terræn, skal hjulet og den roterende enhed forblive stabile under hele arbejdscyklussen.BMTforsyningerBAA-0003 Landbrugshub-enhedertil landbrugsudstyrsapplikationer, der giver en integreret nav-og-leje-løsning designet omkring præcise monteringsdimensioner, lastunderstøttelse, tætningsydelse og pålidelig rotationsdrift.

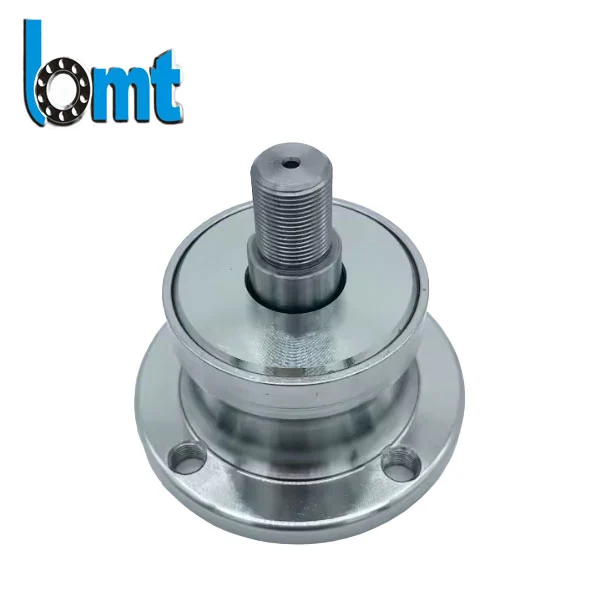

Valg af den rigtige landbrugsnav kan direkte påvirke udstyrets oppetid, vedligeholdelseskrav og hjulsamlingens ydeevne. BAA-0003 Agricultural Hub Units er designet som integrerede lejenavssamlinger til landbrugsmaskiner og relateret udstyr. Konfigurationen har en 30 mm boring, 117 mm ydre diameter, 60 mm total højde, 98 mm boltmønsterdiameter og fire M12 × 1,25 monteringshuller. Med en anført grundlæggende dynamisk belastning på 44,9 kN og en grundlæggende statisk belastning på 34 kN, giver enheden målbare parametre for udstyrsdesignere, producenter af landbrugsmaskiner, distributører af reservedele og vedligeholdelsesteams. Denne vejledning forklarer, hvordan BAA-0003-konfigurationen fungerer, hvilke specifikationer der fortjener opmærksomhed, hvor landbrugshub-enheder almindeligvis anvendes, og hvad købere bør vurdere, før de afgiver en ordre.
Indholdsfortegnelse
- Hvilken rolle spiller en landbrugshub-enhed?
- Hvordan er BAA-0003 designet til landbrugsudstyr?
- Hvad er de vigtigste BAA-0003-specifikationer?
- Hvilke præstationsfaktorer betyder noget i feltet?
- Hvilke maskiner kan bruge landbrugshub-enheder?
- Hvordan kan købere matche BAA-0003 til deres udstyr?
- Hvordan kan ydeevnen for landbrugets hub-enhed opretholdes?
- Hvorfor overveje BAA-0003 til OEM-projekter?
- Ofte stillede spørgsmål
- Endelige overvejelser for købere
Hvilken rolle spiller en landbrugshub-enhed?
Navet er et kritisk forbindelsespunkt mellem maskinens roterende enhed og dens bærende struktur. I landbrugsudstyr kan denne forbindelse blive udsat for skiftende belastninger, stød fra ujævnt underlag, jordforurening, fugt og lange driftscyklusser.
En landbrugsnav-enhed integrerer leje- og monteringsstrukturen i én enhed. Dette design kan forenkle udstyrskonstruktion sammenlignet med indkøb og samling af flere uafhængige lejekomponenter. Det giver også ingeniører en defineret monteringsgrænseflade, der kan evalueres under maskindesign eller udvælgelse af reservedele.
De primære funktioner i en hub-enhed omfatter:
- Understøttende roterende hjul, skiver eller relaterede komponenter.
- Håndtering af radiale belastninger genereret under drift af udstyret.
- Giver en stabil grænseflade mellem den roterende enhed og maskinstrukturen.
- Opretholdelse af kontrolleret rotation under gentagne arbejdscyklusser.
- Hjælper med at beskytte indvendige lejekomponenter mod miljøforurening.
- Understøtter lettere udskiftning under vedligeholdelse af udstyr.
For producenter af landbrugsmaskiner gør disse funktioner navetheden til mere end en simpel lejekomponent. Dens dimensioner og mekaniske egenskaber skal fungere sammen med den komplette maskinstruktur.
Hvordan er BAA-0003 designet til landbrugsudstyr?
BAA-0003 er konfigureret som en integreret landbrugsnav med definerede monterings- og lejemål. Denne tilgang giver købere mulighed for at evaluere komponenten baseret på målbare grænseflader i stedet for udelukkende at stole på en generel lejebeskrivelse.
Den 30 mm boring udgør den centrale monteringsgrænseflade, mens den 117 mm ydre diameter definerer samlingens ydre hylster. 98 mm boltmønsterdiameter og fire M12 × 1,25 monteringspunkter giver forbindelsen mellem navet og den tilsvarende maskinstruktur.
Denne dimensionelle kombination er vigtig, fordi landbrugsudstyr ofte har begrænset installationsplads. En navenhed, der opfylder belastningskravet, men ikke matcher den tilgængelige monteringsgeometri, kan ikke give en praktisk erstatning.
Det integrerede design kan også forenkle vedligeholdelsesplanlægningen. I stedet for at behandle individuelle leje-, hus- og monteringskomponenter som helt separate dele, kan navsamlingen håndteres som en defineret erstatningsenhed, når der opstår servicebehov.
Hvad er de vigtigste BAA-0003-specifikationer?
Tekniske specifikationer giver udgangspunktet for at bestemme, om en nav-enhed er passende til en bestemt maskine. Følgende tabel opsummerer de vigtigste BAA-0003-parametre.
| Parameter | BAA-0003 specifikation | Hvorfor det betyder noget |
|---|---|---|
| Borediameter | 30 mm | Bestemmer kompatibilitet med akslen eller den centrale monteringsgrænseflade. |
| Udvendig diameter | 117 mm | Definerer den eksterne installationsramme. |
| Samlet højde | 60 mm | Påvirker det aksiale installationsrum. |
| Bolt mønster diameter | 98 mm | Bestemmer monteringscirkelpositionen. |
| Monteringsmønster | 4 × M12 × 1,25 | Skal svare til udstyrets monteringsstruktur. |
| Grundlæggende dynamisk belastningsvurdering | 44,9 kN | Giver en reference for dynamisk belastningsevne. |
| Grundlæggende statisk belastningsvurdering | 34 kN | Giver en reference til stationær eller lav hastighed. |
| Maksimal anført hastighed | Op til 1.000 RPM | Skal sammenlignes med den faktiske driftshastighed. |
Disse tal bør behandles som produktvalgsparametre snarere end universelle driftsgrænser. Den faktiske ydeevne afhænger af belastningsfordeling, installationsnøjagtighed, smøring, temperatur, forurening, driftshastighed og det komplette mekaniske system.
Inden bestilling skal ingeniørteams sammenligne dimensionerne med den originale komponent, udstyrstegninger eller installationsmål. Dette trin kan forhindre undgåelige kompatibilitetsproblemer.
Hvilke præstationsfaktorer betyder noget i feltet?
Landbrugsmaskiner fungerer i et miljø, hvor komponenternes ydeevne kan ændre sig betydeligt sammenlignet med rene indendørs applikationer. Navsamlingen kan støde på gentagne vibrationer, pludselige belastningsændringer, vand, jordpartikler og temperaturudsving.
Lasthåndtering
Belastningskapacitet er en af de første parametre, ingeniører bør undersøge. BAA-0003-konfigurationen har en anført grundlæggende dynamisk belastning på 44,9 kN og en grundlæggende statisk belastning på 34 kN. Disse værdier giver nyttige referencepunkter, når man skal vurdere, om enheden er egnet til en bestemt mekanisk belastning.
Forsegling og forureningsbeskyttelse
Støv og fugt er almindelige årsager til lejeforringelse. En forseglet navkonstruktion kan hjælpe med at isolere indvendige lejekomponenter fra eksterne forurenende stoffer. Forseglingsydelsen bør dog altid tages i betragtning sammen med maskinens faktiske miljøforhold.
Rotationsstabilitet
Hjul- og skivesamlinger kræver ensartet rotation. Overdreven friktion, fejljustering, forurening eller forkert installation kan medføre vibrationer og fremskynde slid. Det er derfor vigtigt at vælge et nav med passende dimensionsnøjagtighed og installere det korrekt.
Installationskompatibilitet
Selv en teknisk egnet nav-enhed er muligvis ikke passende, hvis dens monteringsdimensioner ikke stemmer overens med udstyret. Boringsdiameter, boltcirkel, gevindspecifikation, samlet højde og omgivende frigang skal alle verificeres før køb.
Hvilke maskiner kan bruge landbrugshub-enheder?
Landbrugsnav-enheder bruges på tværs af forskellige typer maskiner, hvor hjul, skiver, ruller eller andre roterende komponenter kræver lejestøtte. Den passende anvendelse afhænger af udstyrets mekaniske specifikationer.
- Tallerkenharver:Roterende skivesamlinger kan belaste nav og lejekomponenter kontinuerligt under jordforberedelse.
- Såmaskiner og planteudstyr:Udvalgte roterende mekanismer kan kræve kompakte lejenavsamlinger.
- Jordbearbejdningsmaskiner:Jordmodstand og ujævnt underlag kan skabe skiftende belastninger og vibrationer.
- Landbrugstrailere:Hjulstøttesamlinger kræver korrekt afstemte nav og lejer.
- Landbrugsredskaber:Forskellige redskaber bruger roterende enheder, der kræver pålidelig mekanisk støtte.
- Landbrugsmaskiner OEM-projekter:Integrerede nav-enheder kan indarbejdes i nye udstyrsdesign, hvor dimensionerne og ydeevnekravene er kompatible.
I stedet for at vælge en hub, der kun er baseret på dens tilsigtede industri, bør ingeniører verificere den faktiske belastning, hastighed, dimensioner og installationsmiljø for måludstyret.
Hvordan kan købere matche BAA-0003 til deres udstyr?
En struktureret udvælgelsesproces kan reducere risikoen for at bestille en inkompatibel landbrugshubenhed. Købere kan begynde med den fysiske grænseflade og derefter evaluere driftsforholdene.
- Mål akselgrænsefladen:Bekræft, om den nødvendige boring svarer til 30 mm BAA-0003-boringen.
- Tjek monteringscirklen:Kontroller 98 mm bolt-mønsterdiameteren i forhold til maskintegningen.
- Bekræft trådkrav:Kontroller, at de fire M12 × 1,25 monteringspunkter svarer til udstyret.
- Mål ledig plads:Bekræft, at den 117 mm ydre diameter og 60 mm højden passer inden for installationsområdet.
- Beregn arbejdsbelastninger:Overvej både normale driftsbelastninger og midlertidige stødbelastninger.
- Tjek driftshastighed:Sammenlign den faktiske maskinhastighed med navethedens nominelle driftsforhold.
- Vurder miljøeksponering:Overvej vand, støv, jord, gødning, kemikalier og temperatur.
- Diskuter særlige krav:OEM-købere bør kommunikere alle nødvendige specifikationer for fedt, mærkning, aksel, boltmønster eller emballage.
Ved erstatningskøb er det nyttigt at sammenligne den gamle hub-enhed med den nye komponent, men fysisk lighed alene bør ikke anses for tilstrækkelig. Tekniske dimensioner og anvendelseskrav skal bekræftes før installation.
Hvordan kan ydeevnen for landbrugets hub-enhed opretholdes?
Korrekt installation er lige så vigtig som produktvalg. Et korrekt specificeret nav kan stadig opleve for tidligt slid, hvis det er installeret forkert eller betjenes under uegnede forhold.
Vedligeholdelsesteams bør overveje følgende praksis:
- Rengør monteringsfladen før installation.
- Kontroller akslen og sammenkoblingskomponenterne for beskadigelse eller overdreven slitage.
- Brug passende installationsværktøj i stedet for at udsætte lejet ukontrolleret.
- Følg udstyrsproducentens stramningskrav.
- Undersøg tætningsområdet for skader efter installationen.
- Overvåg usædvanlige vibrationer, støj, varme eller rotationsmodstand.
- Kontroller monteringsboltene med jævne mellemrum, hvor udstyrsvedligeholdelsesplanen kræver det.
- Udskift komponenter, når slid eller beskadigelse kan påvirke sikker maskindrift.
Maskiner, der arbejder i særligt våde, støvede eller kemisk aggressive miljøer, kan kræve yderligere opmærksomhed til tætning og smøring. Købere bør kommunikere arbejdsforholdene til leverandøren, når de anmoder om en teknisk anbefaling.
Hvorfor overveje BAA-0003 til OEM-projekter?
For producenter af landbrugsudstyr er købsbeslutninger ofte baseret på mere end enhedsprisen. Konsistens, dimensionskontrol, produktionskapacitet, tilpasning, inspektion og teknisk support kan have en væsentlig indflydelse på den samlede indkøbsværdi.
BMTs produktinformation identificerer kvalitetsstyring i henhold til ISO 9001:2015 og IATF 16949:2016. Den angivne produktionsproces omfatter også materialesporbarhed og inspektion før forsendelse, med kontroller, der dækker dimensioner, lejerotation og tætningsintegritet.
Disse kontroller er relevante for OEM-købere, fordi gentagen produktion kræver komponenter med ensartede grænseflader. En dimensionsafvigelse, der er ubetydelig i et isoleret erstatningskøb, kan blive et stort problem, når hundredvis eller tusindvis af maskiner bruger den samme komponent.
BMT angiver også tilpasningsmuligheder for udvalgte krav, herunder OEM-logomærkning, fedtspecifikationer, akseldimensioner og boltmønsterkonfigurationer. Tilpassede krav skal bekræftes med leverandøren før produktion.
For internationale købere er produktionskapacitet og leveringserfaring også værd at overveje. BMT rapporterer om mere end 20 års erfaring med fremstilling af lejer, et 80.000 m² produktionsanlæg, mere end 200 CNC-produktionslinjer og eksport til mere end 60 lande.
Ofte stillede spørgsmål
Hvad bruges BAA-0003 Agricultural Hub Units til?
BAA-0003 Landbrugshub-enheder er designet til landbrugsmaskiner og relateret udstyr, der kræver en integreret leje- og navsamling. Potentielle anvendelser omfatter udvalgte hjul, skive og roterende samlinger, hvor de specificerede dimensioner og belastningsegenskaber er egnede.
Hvad er borestørrelsen på BAA-0003?
Den angivne boringsdiameter på BAA-0003 er 30 mm. Købere bør bekræfte denne dimension mod akslen eller den centrale monteringsgrænseflade før bestilling.
Hvad er boltmønsteret på BAA-0003?
BAA-0003-konfigurationen bruger et firepunkts M12 × 1,25 monteringsarrangement med en anført 98 mm boltmønsterdiameter. Monteringsdimensionerne på maskinens side skal kontrolleres omhyggeligt for kompatibilitet.
Hvad er belastningskapaciteten af BAA-0003?
Den anførte grundlæggende dynamiske belastning er 44,9 kN, mens den grundlæggende statiske belastning er 34 kN. Disse værdier er referenceværdier og bør ikke behandles som en erstatning for applikationsspecifikke tekniske beregninger.
Kan BAA-0003 tilpasses til producenter af landbrugsmaskiner?
Udvalgte tilpasningsmuligheder er tilgængelige for OEM-krav, herunder mærkning, fedtspecifikationer og visse dimensions- eller monteringskonfigurationer. Det nøjagtige tilpasningsomfang skal bekræftes med BMT baseret på udstyrsdesignet.
Hvilke oplysninger skal jeg give, når jeg anmoder om et tilbud?
Købere kan levere den nødvendige mængde, udstyrstype, eksisterende navmodel, teknisk tegning, akseldiameter, boltmønster, forventet belastning, driftshastighed, arbejdsmiljø og eventuelle OEM-mærknings- eller emballeringskrav. At give fuldstændige oplysninger hjælper leverandøren med at evaluere kompatibilitet mere effektivt.
Endelige overvejelser for købere
En landbrugsnav bør vælges som en del af det komplette maskinsystem i stedet for som en isoleret lejekomponent. For BAA-0003 giver 30 mm boringen, 117 mm ydre diameter, 60 mm total højde, 98 mm boltmønsterdiameter, fire M12 × 1,25 monteringspunkter og anførte belastningsklasser et klart teknisk grundlag for produktevaluering. Når det kombineres med passende tætnings-, installations-, inspektions- og vedligeholdelsespraksis, kan en korrekt tilpasset nav-enhed understøtte stabil drift i krævende landbrugsapplikationer. For OEM-producenter, distributører og købere af reservedele til landbrugsmaskiner, der leder efter en pålidelig forsyningsløsning, kan du få mere at vide om BAA-0003 Agricultural Hub Units ogkontakt BMTtil teknisk høring, OEM-krav, prøveevaluering og bulkordresupport.
