Motorstøjdel: Normal lejelyd vs unormal støj – kan du se forskel?

Selv med avanceret produktionsteknologi,lejergenererer uundgåeligt støj - et grundlæggende forhold mellem deres iboende vibration og lyd. Denne forekomst af vibrationer og lyd indikerer ikke nødvendigvis et præstationsproblem eller en overhængende fejl. Nøglen er at skelne mellem normale driftslyde og signaler om abnormitet.

Flere almindelige typer normale pejlelyde

1. Raceway Sound

Raceway-lyd er den mest grundlæggende støj, der genereres af alle rullelejer og er typisk benchmark for støjstandarder.

Mekanisme: På trods af overlegen bearbejdning forbliver mikroskopiske bølger og formfejl på lejernes løbebaner og overfladerne af rullende elementer. Disse ufuldkommenheder forårsager små variationer i kontaktelasticiteten mellem løbebanerne og rulleelementerne. Disse variationer i elastisk kraft virker som en mikro-excitationskraft på lejeringene, hvilket resulterer i vibrationer, der opfattes som løbebanelyd.

Karakteristika:

Støj og vibrationer er tilfældige.

Vibrationsfrekvensen er over 1 kHz.

Den dominerende støjfrekvens forbliver næsten konstant uanset hastighedsændringer, men lydtrykniveauet stiger med rotationshastigheden.

Lydtryksniveauet stiger kraftigt med større radial indre frigang.

Øget husstivhed sænker det samlede lydtrykniveau; selv med hastighedsforøgelser er stigningen i lydtryksniveauet minimal.

Højere smøremiddelviskositet fører til et lavere lydtrykniveau. Til fedtsmøring kan både basisoliens viskositet og formen/størrelsen af ​​sæbefibre påvirke støjniveauet.

Bemærk: Den akustiske energi ophidset af raceway-lyd er begrænset. For eksempel producerer et 6203-leje af høj kvalitet typisk en raceway-lyd i området 24–27 dB (lydtrykniveau) under normale forhold.

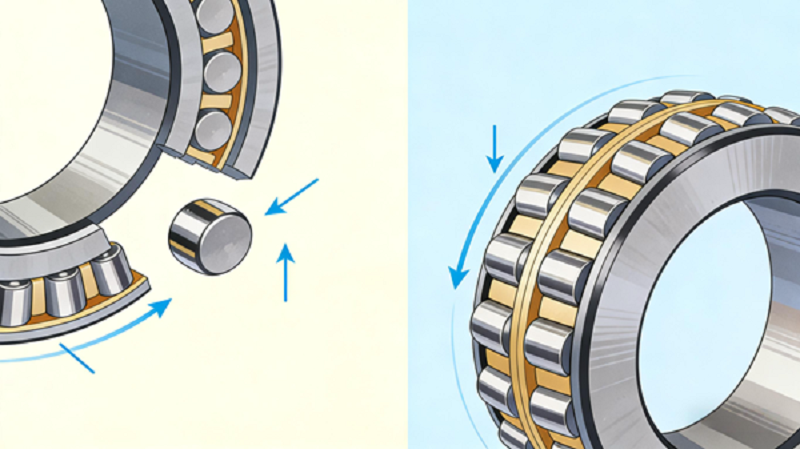

2. Roller Drop Sound (Tumbling Noise)

Denne lyd forekommer hyppigere i mellemstore til store lejer under radial belastning, primært ved lave hastigheder, og forsvinder typisk ved højere rotationshastigheder.

Mekanisme: Under radial belastning dannes en belastet zone og en ubelastet zone inde i lejet. I den ubelastede zone mister rulleelementerne kontakten med den indvendige ring på grund af intern frigang. Ved højere hastigheder skubber centrifugalkraften dem mod den ydre ring. Omvendt, ved lave hastigheder, tillader reduceret centrifugalkraft de rullende elementer at "falde", hvilket skaber en stødlyd mod buret eller den indre ring.

Karakteristika:

Mere sandsynligt med fedtsmøring end oliesmøring.

Tilbøjelig til kun at forekomme med påført radial belastning og større radial frigang.

Forekommer inden for et bestemt hastighedsområde, som varierer efter lejestørrelse.

Kan være kontinuerlig eller intermitterende.

Denne tvungne vibration exciterer ofte anden eller tredje-ordens bøjede naturlige vibrationer af den ydre ring, og udsender den karakteristiske støj.

Modforanstaltninger: Påfør forspænding; reducere radial indre frigang; brug lettere rullende elementer (f.eks. keramik).

3. Lejehvin (hylende støj)

Squeal er en intens, høj skrigende lyd.Lejerudsender hvin oplever normalt ingen temperaturstigning, og lejets eller fedtets levetid påvirkes ikke negativt. Denne støj kan ofte tolereres, hvis støjniveauet ikke er en kritisk faktor.

Mekanisme: På grund af radial indre frigang danner rulleelementer en passage, der er bredere ved indgangen og smallere ved udgangen af ​​lastzonen. Ved visse hastigheder vibrerer rullende elementer mellem de indre og ydre ringe. Når de kommer ind i den indsnævrede belastningszone, øges vibrationsfrekvensen, hvilket genererer skarp, højfrekvent støj.

Karakteristika:

Mere sandsynligt med større radial indre frigang.

Almindelig i fedtsmurte lejer; sjældent med oliesmøring.

Meget høj og skarp frekvens.

Vises inden for et bestemt hastighedsområde og aftager uden for det; generelt ikke til stede ved meget lave hastigheder.

Tilføjelse af fedt kan midlertidigt fjerne hvinet, men det vender ofte tilbage, efter at fedtfordelingen er stabiliseret, og overskydende er renset.

Modforanstaltninger: Forbedre det kileformede rum (f.eks. påfør aksial forspænding på dybe sporkuglelejer); brug en relativt mindre spillerum til cylindriske rullelejer (skift f.eks. fra standard C3 til C3L spillerum); brug et fedt med højere konsistens.

Unormale lejelyde indikerer beskadigelse

Lejekomponenter har meget hårde overflader. Forkert håndtering, installationsfejl eller stød fra fald kan efterlade mærker (skader) på arbejdsflader. Selv mindre overfladefejl kan blive en kilde til vibrationer og støj.

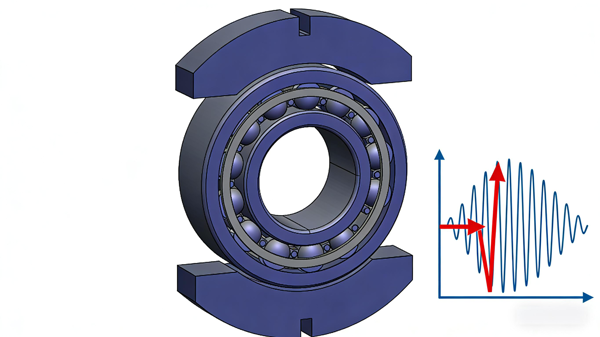

1. Skadelyd (fejlstøj)

Karakteristika: Hvis løbebanens overflader har ridser, buler, rust eller andre skader, vil lejet udsende en periodisk pulserende eller kliklyd under rotation. Ved konstant hastighed opstår lyden i en fast periode (tidsinterval). Langsommere hastighed resulterer i en længere periode mellem lydene.

Mekanisme: Beskadigede pletter på løbebanen rammer de rullende elementer, når lejet roterer, hvilket genererer stødlyde.

Modforanstaltning: Udskift lejet under vedligeholdelse. Det er afgørende, at undgå at påføre stødbelastninger under installationen.

2. Forureningsstøj (snavslyd)

Karakteristika: Utilstrækkelig rengøring under montering af lejer, fremmedpartikler i smøremidlet eller snavs, der trænger ind i lejet under drift, kan forårsage en "knasende", "ristende" eller "hvæsende" lyd. Denne uregelmæssige og variable støj opstår, når forurenende stoffer passerer gennem de rullende kontaktområder.

Mekanisme: Hårde partikler trænger ind i løbebanerne og de rullende elementer, hvilket skaber kontinuerlige mindre stød.

Modforanstaltning: Forurening forårsager ikke kun støj, men skaber også fordybninger på løbebaner, hvilket forkorter lejernes levetid betydeligt. Det er vigtigt at håndtere og installere lejer i et rent miljø og anvende effektive tætningsmetoder for at forhindre indtrængning.

Konklusion

At forstå symfonien af ​​lyde et leje producerer er afgørende for forudsigelig vedligeholdelse. Ved at skelne uskadelige driftslyde som raceway-lyd eller lejlighedsvis væltning i lav hastighed fra de afslørende tegn på skade (periodisk klik) eller kontaminering (uregelmæssig knasning) muliggør rettidig og passende handling. Hvis du er i tvivl, kontakt en lejespecialist eller brug vibrationsanalyseværktøjer til en endelig diagnose. Husk, proaktiv identifikation af unormale lyde beskytter dit maskineri, forhindrer uplanlagt nedetid og optimerer driftseffektiviteten.
