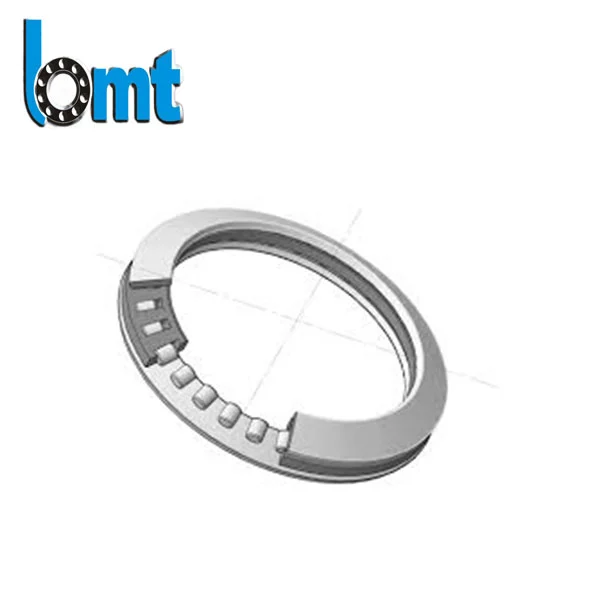

Aksiale vinkelkontakt rullelejer SGL-serien

Vi specialiserer os i højlastede præcisionslejeløsninger designet til krævende industrimaskiner og automationssystemer. Vores aksiale vinkelkontaktrullelejer SGL-serien er konstrueret til applikationer, der kræver høj aksial stivhed, præcis positionering og stabil ydeevne under kombinerede belastninger. De er bredt udvalgt til værktøjsmaskiner, drejeborde og tunge automationssystemer, hvor lang levetid, lav vibration og ensartet nøjagtighed er afgørende.

Send forespørgsel

Produkt beskrivelse

Med over 20 års produktionserfaring har vi observeret et almindeligt problem i industrielle applikationer:

standard tryklejer formår ofte ikke at opretholde stabil præcision under vedvarende høje aksiale belastninger og lange driftscyklusser.

De aksiale vinkelkontaktrullelejer SGL-serien blev udviklet specifikt til at imødegå denne begrænsning ved at forbedre:

Rullekontaktgeometri

Preload stabilitetskontrol

Varmemodstand under højhastighedsdrift

Konsistent belastningsfordeling

Sammenlignet med konventionelle tryklejer leverer SGL-serien højere stivhed og mere stabil rotationsnøjagtighed, især i præcisionspositioneringssystemer.

Axial Angular Contact Roller Bearings Sgl Series

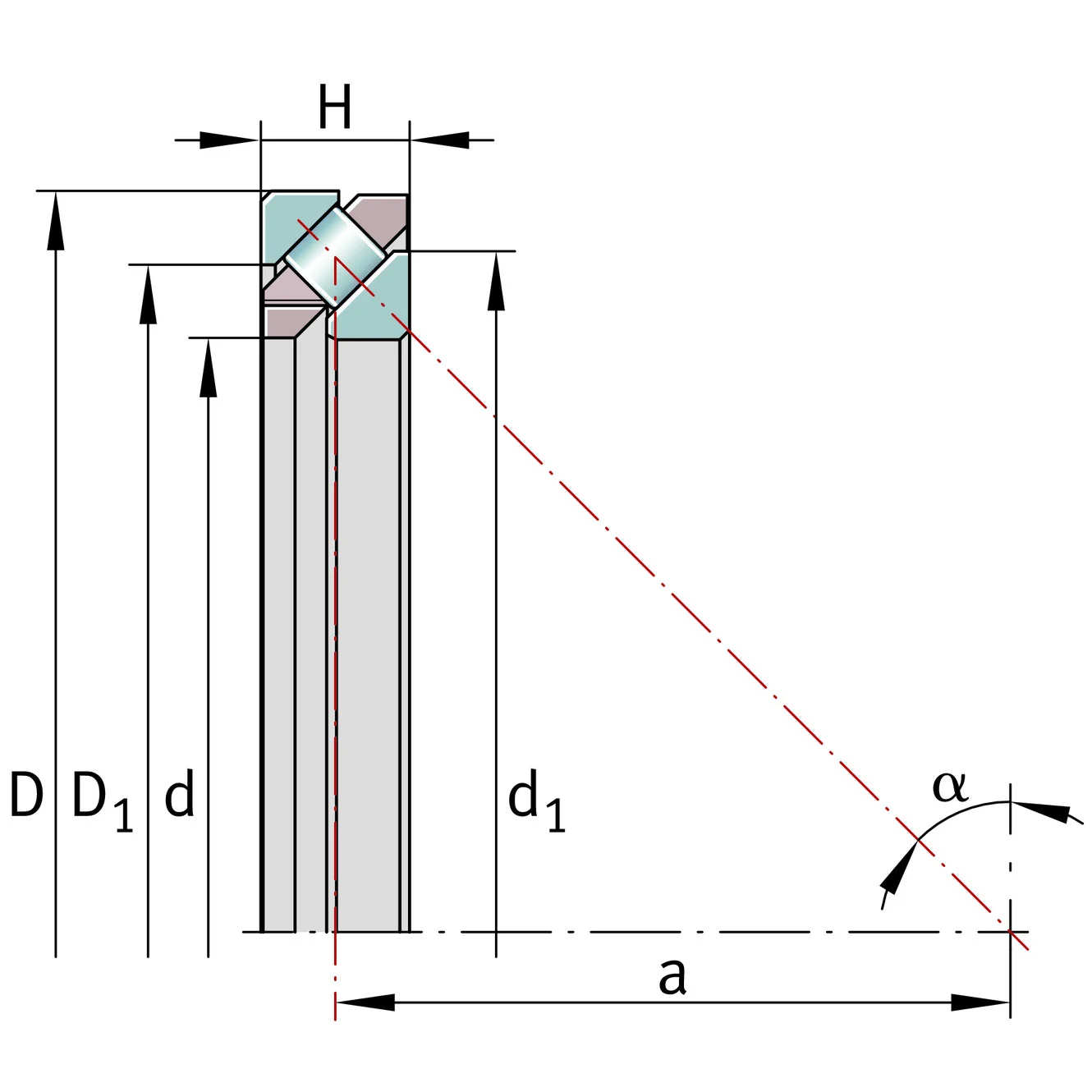

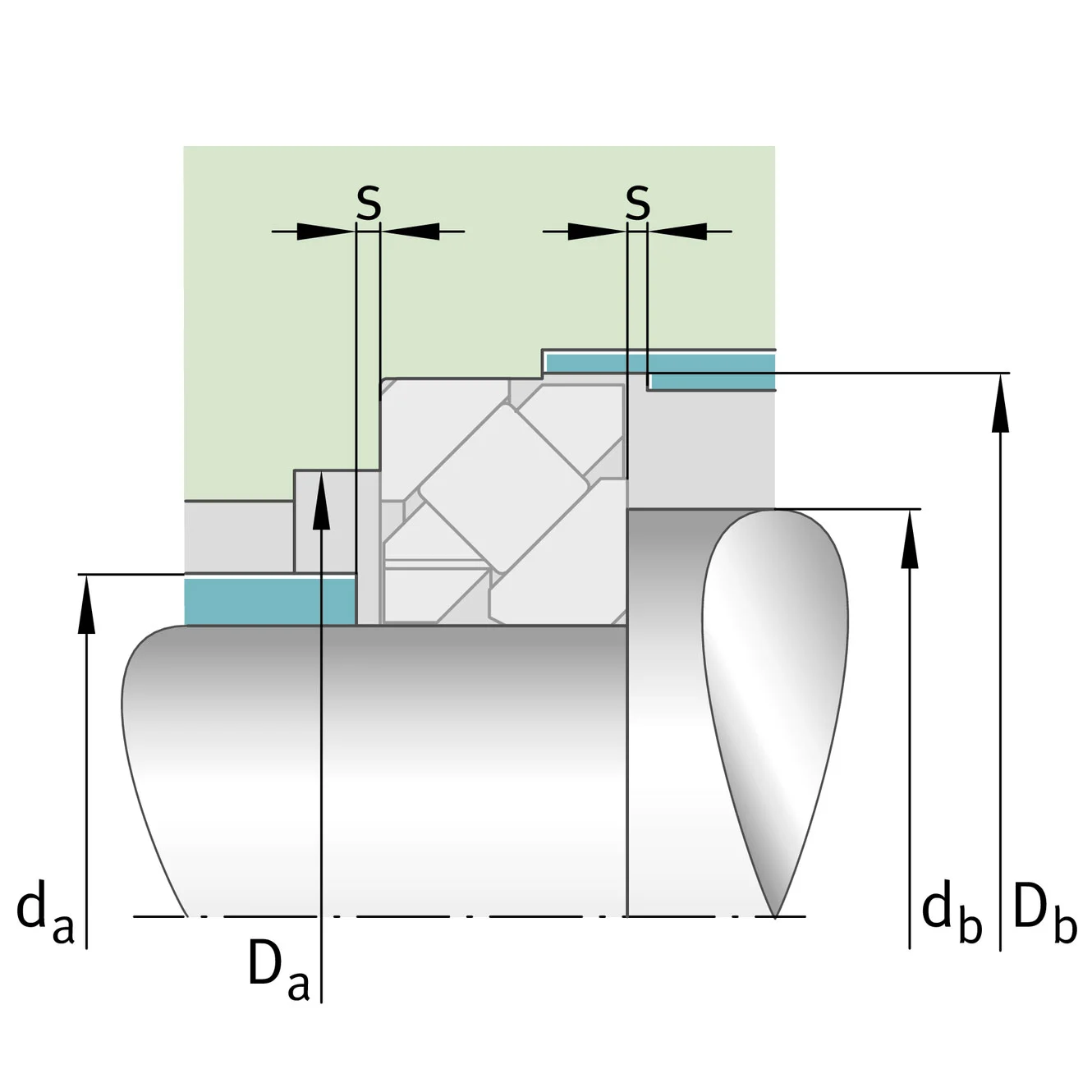

Tekniske parametre

Betegnelse	Bestillingsbetegnelse	Masse (kg)	d (mm)	D (mm)	H (mm)	D1 (mm)	d1 (mm)	a (mm)	DIN 623-1	Da (mm)	db (mm)	Db min (mm)	s	Cr (N)	C0r (N)	Ca (N)	C0a (N)	Cur (N)	Cua (N)	Referencehastighed (r/min)	Begrænsningshastighed (r/min)
SGL1730	F-587391.SGL	0.015	17	30	7	22.5	24.5	11.75	–	22.5	24.5	31	1	3500	3550	8400	17700	610	2480	7000	3200
SGL3042	F-587397.SGL	0.022	30	42	7	34.5	37.5	18	–	34.5	37.5	43	1	4400	5500	10600	27500	940	3850	5100	2100
SGL3547	F-618875.SGL	0.024	35	47	7	40	42	20.5	–	40	42	48	1	4800	6400	11500	32000	1110	4500	4600	1800
SGL4052	F-557493.SGL	0.026	40	52	7	45.5	46.5	23	1808	45.5	46.5	53	1	6900	9600	16600	48000	1650	6700	4300	1600
SGL4558	F-238341.SGL	0.033	45	58	7	51	52.2	25.75	1809	51	52.2	59	1	7600	11200	18200	56000	1950	7900	3900	1400
SGL5065	F-557494.SGL	0.042	50	65	7	57.3	57.7	28.75	1810	57.3	57.7	66	1	9900	14900	23700	75000	1730	7000	3600	1300
SGL6078	F-238166.SGL	0.085	60	78	10	68	70	34.5	1812	68	70	79	1	14300	21700	34500	109000	2500	10200	3200	1100
SGL6585	F-557495.SGL	0.106	65	85	10	75	77	37.5	1813	75	77	86	1	15000	23900	36000	119000	2750	11200	3000	1000
SGL80100	F-238167.SGL	0.12	80	100	10	90	92	45	1816	90	92	101	1.5	16600	29000	40000	144000	3350	13600	2500	850
SGL85110	F-587396.SGL	0.228	85	110	13	96	99	48.75	1817	96	99	111	1.5	21400	36000	51000	180000	4350	17700	2400	750
SGL98130	F-238584.SGL	0.42	98	130	16	113	115	57	–	113	115	131	1.5	37000	63000	89000	315000	7700	31000	2200	650
SGL105130	F-240120.SGL	0.269	105	130	13	116.5	118.5	58.75	1821	116.5	118.5	131	1.5	28500	52000	68000	260000	6000	24400	2000	600
SGL130165	F-631562.SGL	0.64	130	165	17.5	146	149	73.75	–	146	149	166	1.5	49000	90000	118000	450000	8600	35000	1800	500
SGL140175	F-550953.SGL	0.69	140	175	18	156	159	78.75	1828	156	159	176	1.5	50000	95000	121000	475000	9000	36500	1700	450
SGL180225	F-550954.SGL	1.44	180	225	22	200	205	101.25	1836	200	205	226	2	75000	151000	181000	750000	14400	58000	1500	350
SGL200250	F-565516.SGL	1.93	200	250	24	222.5	227.5	112.5	1840	222.5	227.5	251	2	100000	199000	240000	990000	19000	77000	1300	300
SGL240310	F-571366.SGL	4.55	240	310	33	272	278	137.5	–	272	278	311	2.5	153000	320000	370000	1600000	31000	125000	1200	250
SGL260320	F-555613.SGL	3	260	320	30	287	293	145	–	287	293	321	2.5	126000	280000	305000	1390000	25500	103000	1100	250
SGL290330	F-614821.SGL	1.78	290	330	20	307.4	312.6	155	–	307.4	312.6	331	2.5	84000	217000	203000	1090000	17600	72000	1000	200
SGL340400	F-565223.SGL	4.85	340	400	30	367	373	185	–	367	373	401	3	181000	440000	435000	2200000	39000	158000	900	200

Nøgleydelsesfordele

Struktur med høj aksial stivhed

Den optimerede rullegeometri øger det effektive kontaktareal mellem ruller og løbebaner.
Dette design reducerer elastisk deformation og forbedrer den bærende stabilitet betydeligt, hvilket hjælper med at vedligeholdenøjagtig positionering under kraftig aksial kraft.

Præcis Raceway-slibning

Alle løbebaner er fremstillet ved hjælp af automatiserede slibelinjer og strenge dimensionskontrolsystemer.

Dette resulterer i:

Lavere driftsstøj
Reduceret friktionsvarme
Forbedret overfladetræthedsmodstand
Minimal mikrovibration

Disse fordele er især vigtige forCNC-maskiner og højhastighedsautomationssystemer.

Stabil materialeydelse

De aksiale vinkelkontaktrullelejer SGL-serien er ideelle til systemer, der kræver højpræcision aksial kontrol og stabil rotation, herunder:

Høj slidstyrke
Stabil dimensionsnøjagtighed
Stærk træthedslivsydelse
Fremragende anti-deformationsevne

Valgfri materiale- og overfladebehandlinger fås tilfugtige, ætsende eller specielle driftsmiljøer.

Produktion & Kvalitetskontrol

BMT Bearings driver et fuldt kontrolleret produktionssystem, der er tilpasset ISO9001 og IATF16949 standarder.

Vores produktionskapacitet omfatter:

Automatiserede præcisionsslibelinjer
Fuldt automatiserede montagesystemer
Støj- og vibrationstestudstyr
Værktøjer til inspektion af rundhed og overfladeruhed
Livscyklus- og frigangstestsystemer

Hvert parti af SGL-seriens lejer gennemgår fuld inspektion før forsendelse for at sikreensartet ydeevne og pålidelighed.

Typiske applikationer

De aksiale vinkelkontakt rullelejer SGL-serien er ideel til systemer, der kræver høj præcision aksial kontrol og stabil rotation, herunder:

CNC værktøjsmaskiner spindler
Roterende indekseringstabeller
Præcis automationsudstyr
Sprøjtestøbemaskiner
Servodrevne tunge belastningssystemer
Lodrette slibemaskiner
Industriel robotik
Højbelastningstransmissionssamlinger

I kontinuerlige produktionsmiljøer hjælper stabil aksial ydeevne med at reducere nedetid og vedligeholdelsesfrekvens.

SGL-serien vs standard tryklejer

Ydelsesfaktor	Standard tryklejer	SGL serie lejer
Aksial belastningskapacitet	Medium	Høj
Positioneringsnøjagtighed	Standard	Præcisionsgrad
Højhastighedsstabilitet	Moderat	Høj stabilitet
Strukturel stivhed	Sænke	Højere
Varmemodstand	Generel	Forbedret
Kontinuerlig drift	Gennemsnit	Stabil og lang levetid

Anbefalede driftsbetingelser

SGL-serien anbefales til:

Kontinuerlig industriel drift
Systemer med høj aksial belastning
Præcisionspositioneringsudstyr
Krav til lave vibrationer
Hyppige start-stop-applikationer

Til ekstreme miljøer (støv, fugt, høj temperatur) bør smøre- og tætningskonfigurationen tilpasses til driftsforholdene.

OEM & Global forsyningskapacitet

BMT Bearings understøtter langsigtet OEM- og eksportsamarbejde på tværs af Europa, Sydøstasien, Sydamerika og Mellemøsten.

Vi leverer:

OEM tilpasning
Laser mærkning
Privat mærkning og emballage
Teknisk parameterjustering
Levering af bulkproduktion

Vores fokus er ikke kun på omkostningseffektivitet, men pålangsigtet stabilitet, konsistens og driftssikkerhedtil industrielle brugere.
