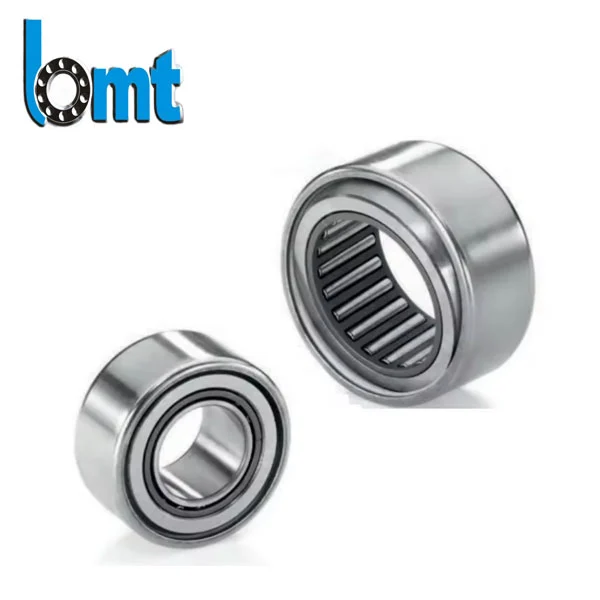

Justering af nålerullelejer
Som en pålidelig producent af justering af nålerullelejer i Kina har BMT designet disse lejer til at tackle akselforskydning frontalt. Nålerullen + den ydre justering af ringen er perfekt til tekstilmaskiner, transportører og alt udstyr, der er tilbøjelige til at skæve skaftet – sig farvel til justeringshovedpine!
Produktspecifikationer
| Betegnelse | Boringsdiameter (mm) | Nålerulleboring (mm) | Udvendig diameter (mm) | Bredde (mm) | Dynamic Load Rating (kN) | Begrænsende hastighed (r/min) |
| PNA 17/35 | 17 | - | 35 | 16 | 13.2 | 22.000 |
| PNA 25/47 | 25 | - | 47 | 20 | 22.9 | 15.000 |
| PNA 30/52 | 30 | - | 52 | 20 | 24.6 | 13.000 |
| RPNA 15/28 | - | 15 | 28 | 12 | 7.37 | 28.000 |
| RPNA 20/35 | - | 20 | 35 | 16 | 13.2 | 22.000 |
| PNA 22/44 | 22 | - | 44 | 20 | 22 | 16.000 |
| PNA 35/55 | 35 | - | 55 | 20 | 26.4 | 11.000 |
| PNA 40/62 | 40 | - | 62 | 20 | 27.5 | 10.000 |
| RPNA 25/42 | - | 25 | 42 | 20 | 19 | 18.000 |
| RPNA 30/47 | - | 30 | 47 | 20 | 22.9 | 15.000 |
| PNA 20/42 | 20 | - | 42 | 20 | 19 | 18.000 |
| RPNA 35/52 | - | 35 | 52 | 20 | 24.6 | 13.000 |
| RPNA 40/55 | - | 40 | 55 | 20 | 26.4 | 11.000 |
| RPNA 45/62 | - | 45 | 62 | 20 | 27.5 | 10.000 |
| PNA 12/28 | 12 | - | 28 | 12 | 7.37 | 28.000 |
| PNA 15/32 | 15 | - | 32 | 16 | 12.8 | 24.000 |
| RPNA 18/32 | - | 18 | 32 | 16 | 12.8 | 24.000 |
Tekniske parametre
| typiske modeller med justeringsnåle rullelejer | |||
| Betegnelse | Dimensioner (mm) | Grundlæggende belastningsklassificeringer (kN) | Applikationsscenarier |

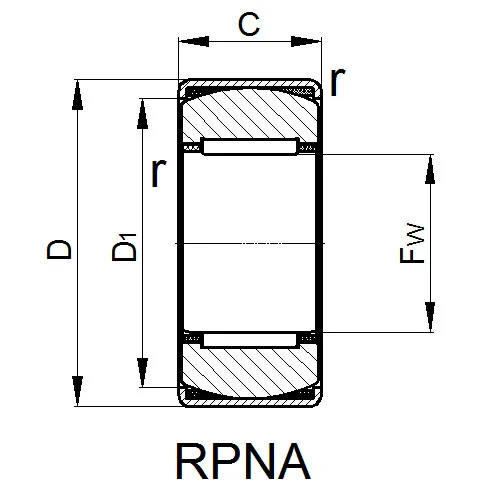

| RPNA 15/28 | Fw=15, D=28, C=12±0,5, D1=24,5, r min.=0,8 | dyn. Cr=6,9, stat. Cor=7,9 | Små gearkasser, pumper |
| RPNA 18/32 | Fw=18, D=32, C=16±0,5, D1=27, r min.=1,8 | dyn. Cr=12,5, stat. Cor=16,2 | Tekstilmaskiner, transportører |
| RPNA 20/35 | Fw=20, D=35, C=16±0,5, D1=30,5, r min.=2,8 | dyn. Cr=13, stat. Cor=17,5 | Landbrugsudstyr |
| RPNA 25/42 | Fw=25, D=42, C=20±0,5, D1=36,5, r min.=3,8 | dyn. Cr=18,8, stat. Cor=30,5 | Værktøjsmaskiner, kompressorer |
| RPNA 28/44 | Fw=28, D=44, C=20±0,5, D1=38,5, r min.=4,8 | dyn. Cr=22, stat. Cor=34 | Trykpresser |
| RPNA 30/47 | Fw=30, D=47, C=20±0,5, D1=42, r min.=5,8 | dyn. Cr=22,6, stat. Cor=36 | Ventilatorer, blæsere |
| RPNA 35/52 | Fw=35, D=52, C=20±0,5, D1=47,5, r min.=6,8 | dyn. Cr=24,3, stat. Cor=41,5 | Entreprenørmaskiner |
| RPNA 40/55 | Fw=40, D=55, C=20±0,5, D1=50,5, r min.=7,8 | dyn. Cr=26, stat. Cor=47 | Materialehåndteringssystemer |
| RPNA 45/62 | Fw=45, D=62, C=20±0,5, D1=58, r min.=8,8 | dyn. Cr=27,5, stat. Cor=53 | Kraftige transportbånd |

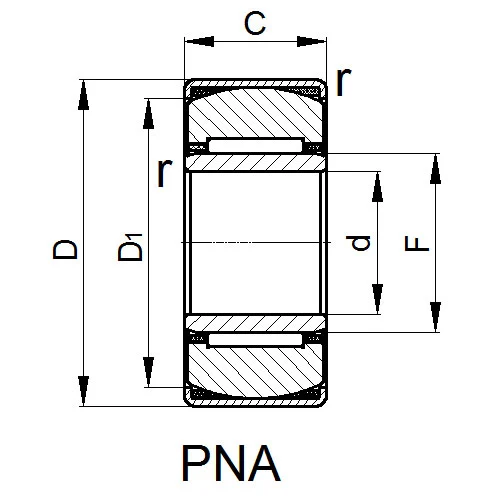

| PNA 12/28 | d=12, F=15, D=28, C=12±0,5, B=12, D1=24,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=6,9, stat. Cor=7,9 | Små motorer, præcisionsværktøj |
| PNA 15/32 | d=15, F=18, D=32, C=16±0,5, B=16, D1=27, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=12,5, stat. Cor=16,2 | Tekstil spindler |
| PNA 17/35 | d=17, F=20, D=35, C=16±0,5, B=16, D1=30,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=13, stat. Cor=17,5 | Emballeringsmaskiner |
| PNA 20/42 | d=20, F=25, D=42, C=20±0,5, B=20, D1=36,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=18,8, stat. Cor=30,5 | Biltilbehør |
| PNA 22/44 | d=22, F=28, D=44, C=20±0,5, B=20, D1=38,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=22, stat. Cor=34 | Hydrauliske pumper |
| PNA 25/47 | d=25, F=30, D=47, C=20±0,5, B=20, D1=42, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=22,6, stat. Cor=36 | Pneumatisk værktøj |
| PNA 30/52 | d=30, F=35, D=52, C=20±0,5, B=20, D1=47,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=24,3, stat. Cor=41,5 | Udstyr til minedrift |
| PNA 35/55 | d=35, F=40, D=55, C=20±0,5, B=20, D1=50,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=26, stat. Cor=47 | Marine hjælpesystemer |
| PNA 40/62 | d=40, F=45, D=62, C=20±0,5, B=20, D1=58, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=27,5, stat. Cor=53 | Industrielle blandere |
Hvorfor skiller dette leje sig ud?

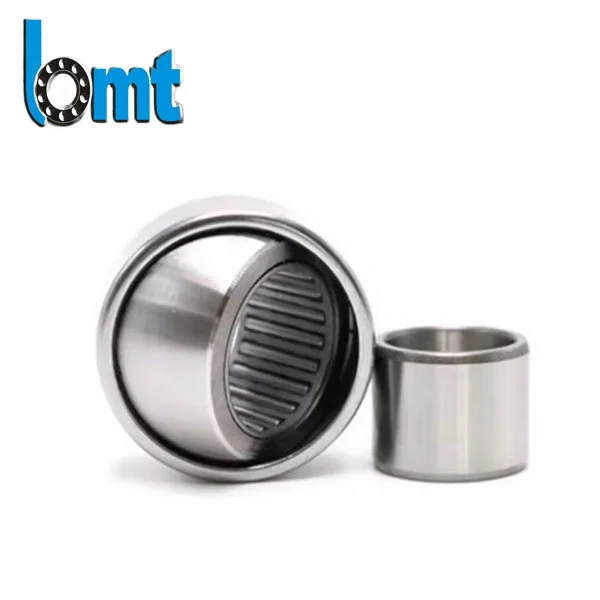

• Selvjusterende magi: Den sfæriske ydre ring korrigerer automatisk op til 3° af akselforskydning. Selvom installationen er forkert, eller vibrationer får akslen til at bevæge sig, vil justering af nålerullelejer forblive i vater, hvilket eliminerer behovet for nedetid for omjustering.
• Hård og langtidsholdbar: Fremstillet af GCr15-stål, bratkølet til HRC 60-64, med polerede løbebaner. En tekstilfabrik, der brugte vores PNA 25/47-model, forlængede udskiftningscyklussen til én gang om året, hvilket reducerede vedligeholdelsesomkostningerne betydeligt. Efter at en tekstilfabrik brugte vores PNA 25/47-model, forlængede den udskiftningscyklussen til én gang om året, hvilket reducerede vedligeholdelsesomkostningerne markant.
Hvordan sikrer vi kvalitet?
1. Streng materialeinspektion: Vi tester hårdheden af hvert stål. Kommer den under HRC 60, afviser vi den med det samme.
2. Præcisionsbearbejdning: Med CNC-slibere holder vi løbebanens rundhed inden for 0,003 mm - knap 1/20 af bredden af et menneskehår.
3. 100 % fabrikstestning: Hvert leje vil blive testet ved at køre under 120 % af dets nominelle belastning i 48 timer; lejer med vibrationer over 1,5 mm/s vil blive kasseret.
Tips til installation og vedligeholdelse
• Hold det tæt: Selvom justering af nålerullelejer er selvjusterende, skal du bruge et niveau til at justere lejerne inden for 3° for at maksimere levetiden.
• Smør til tiden: Det er nødvendigt at påføre smørefedt igen hver 1.000 timer, og højtemperatur smørefedt bør anvendes under sommerdrift.
• Lyt og føl: Når der først opstår unormal støj eller overophedning, tyder det sandsynligvis på, at lejerne er overbelastede eller for meget forkert justeret - stands venligst maskinen med det samme for inspektion.
Klar til at opleve vores justering af nålerullelejer? Kontakt os for prøver, eller fortæl os dine enhedsdetaljer. Vi vil anbefale den bedst egnede model til dig, hvilket gør akselforskydning til fortiden!
