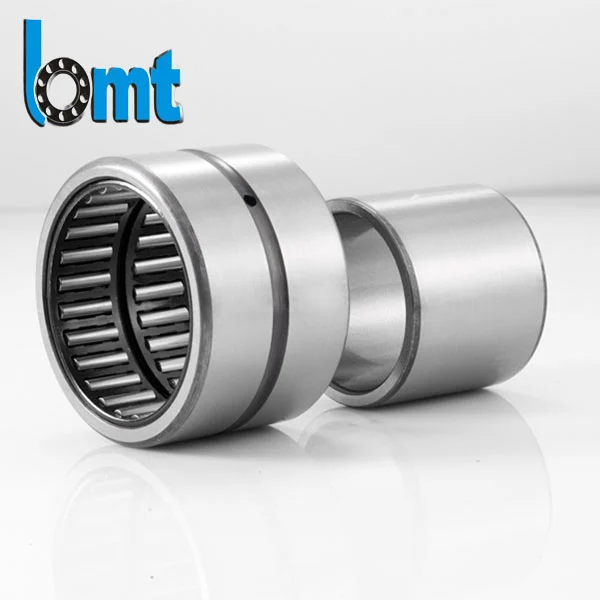

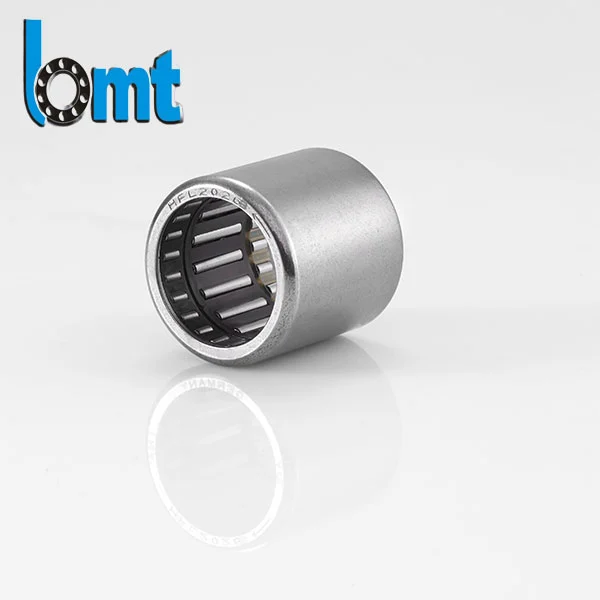

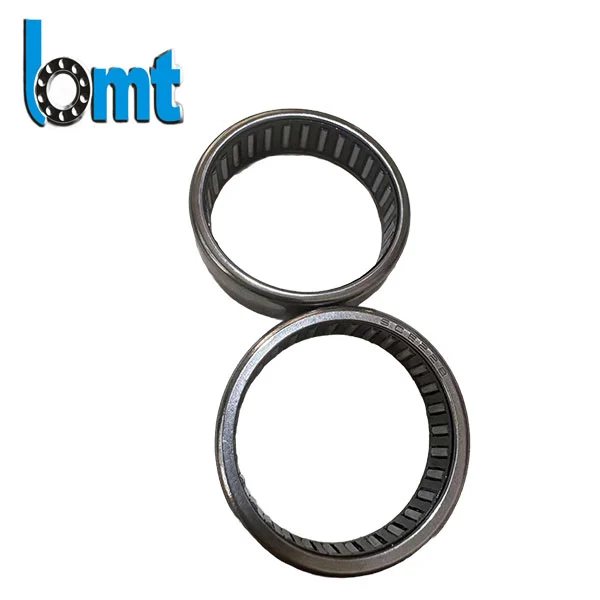

Drawn Cup Nåle Rullelejer
Drawn Cup Nåle Rullelejer er præcisionskonstruerede komponenter, som bruges til at håndtere høje radiale belastninger i et kompakt rum. Et sæt komplette nåleruller, inklusive en ydre ring med tynde vægge (kaldet en trukket kop), og nogle gange en indre ring (afhængigt af designet). Biler, industrielle maskiner og andre applikationer, der kræver en høj belastningskapacitet i et lille rum, gør udstrakt brug af dem.
BMT Company har specialiseret sig i at producere exceptionelle nålelejer med trukket skåle, som garanterer lang levetid, effektivitet og enestående ydeevne i et udfordrende miljø. Lejerne, som BMT Company producerer, overholder avanceret produktionsteknologi og streng kvalitetskontrol, giver lejer, der overholder globale industristandarder.
Tekniske parametre
| STØRRELSE (mm) | Grundlæggende belastningsgrad | |||||
| lejemodel | Fw | D | C –0,3 | r min. | Basisbelastning Cr KN | Basisbelastning Cor KN |
| HK0408 | 4 | 8 | 8 | 0.3 | 1.69 | 1.24 |
| HK0509 | 5 | 9 | 9 | 0.4 | 2.28 | 1.89 |
| HK0606 | 6 | 10 | 6 | 0.4 | 1.53 | 1.16 |
| HK0608 | 6 | 10 | 8 | 0.4 | 1.93 | 1.57 |
| HK0609 | 6 | 10 | 9 | 0.4 | 2.71 | 2.47 |
| HK0709 | 7 | 11 | 9 | 0.4 | 2.95 | 2.8 |
| HK0808 | 8 | 12 | 8 | 0.4 | 2.61 | 2.47 |
| HK0810 | 8 | 12 | 10 | 0.4 | 3.61 | 3.75 |
| HK0908 | 9 | 13 | 8 | 0.4 | 3.37 | 3.56 |
| HK0910 | 9 | 13 | 10 | 0.4 | 4.04 | 4.42 |
| HK0912 | 9 | 13 | 12 | 0.4 | 5.04 | 5.99 |
| HK1010 | 10 | 14 | 10 | 0.4 | 4.18 | 4.85 |
| HK1012 | 10 | 14 | 12 | 0.4 | 5.23 | 6.46 |
| HK1015 | 10 | 14 | 15 | 0.4 | 6.46 | 8.36 |
| HK1210 | 12 | 16 | 10 | 0.4 | 4.7 | 5.89 |
| HK1212 | 12 | 18 | 12 | 0.8 | 6.18 | 6.94 |
| HK1312 | 13 | 19 | 12 | 0.8 | 6.46 | 7.51 |
| HK1412 | 14 | 20 | 12 | 0.8 | 6.75 | 8.08 |
| HK1512 | 15 | 21 | 12 | 0.8 | 7.51 | 8.93 |
| HK1516 | 15 | 21 | 16 | 0.8 | 9.98 | 13.68 |
| HK1522-ZW | 15 | 21 | 22 | 0.8 | 12.73 | 18.53 |
| HK1612 | 16 | 22 | 12 | 0.8 | 7.22 | 9.22 |
| HK1616 | 16 | 22 | 16 | 0.8 | 10.36 | 14.54 |
| HK1622-ZW | 16 | 22 | 22 | 0.8 | 12.45 | 18.43 |
| HK1712 | 17 | 23 | 12 | 0.8 | 7.51 | 9.79 |
| HK1812 | 18 | 24 | 12 | 0.8 | 7.7 | 10.36 |
| HK1816 | 18 | 24 | 16 | 0.8 | 11.02 | 16.44 |
| HK2010 | 20 | 26 | 10 | 0.8 | 6.08 | 7.79 |
| HK2012 | 20 | 26 | 12 | 0.8 | 8.17 | 11.5 |
| HK2016 | 20 | 26 | 16 | 0.8 | 12.07 | 19.1 |
| HK2020 | 20 | 26 | 20 | 0.8 | 14.92 | 24.7 |
| HK2030-ZW | 20 | 26 | 30 | 0.8 | 20.71 | 38 |
| HK2210 | 22 | 28 | 10 | 0.8 | 7.13 | 9.98 |
| HK2212 | 22 | 28 | 12 | 0.8 | 8.65 | 12.73 |
| HK2216 | 22 | 28 | 16 | 0.8 | 12.73 | 21 |
| HK2220 | 22 | 28 | 20 | 0.8 | 15.68 | 27.55 |
| HK2512 | 25 | 32 | 12 | 0.8 | 10.45 | 14.44 |
| HK2516 | 25 | 32 | 16 | 0.8 | 14.82 | 22.8 |
| HK2520 | 25 | 32 | 20 | 0.8 | 18.91 | 31.35 |
| HK2526 | 25 | 32 | 26 | 0.8 | 24.23 | 42.75 |
| HK2538-ZW | 25 | 32 | 38 | 0.8 | 32.3 | 62.7 |
| HK2816 | 28 | 35 | 16 | 0.8 | 15.58 | 25.18 |
| HK2820 | 28 | 35 | 20 | 0.8 | 19.86 | 34.2 |
| HK3012 | 30 | 37 | 12 | 0.8 | 11.5 | 17.29 |
| HK3016 | 30 | 37 | 16 | 0.8 | 16.34 | 27.55 |
| HK3020 | 30 | 37 | 20 | 0.8 | 20.9 | 37.53 |
| HK3022 | 30 | 37 | 22 | 0.8 | 23.56 | 43.7 |
| HK3026 | 30 | 37 | 26 | 0.8 | 26.6 | 51.3 |
| HK3038-ZW | 30 | 37 | 38 | 0.8 | 35.63 | 75.05 |
| HK3220 | 32 | 39 | 20 | 0.8 | 20.7 | 38.25 |
| HK3224 | 32 | 39 | 24 | 0.8 | 24.75 | 48.6 |
| HK3512 | 35 | 42 | 12 | 0.8 | 11.79 | 19.17 |
| HK3516 | 35 | 42 | 16 | 0.8 | 16.83 | 30.15 |
| HK3520 | 35 | 42 | 20 | 0.8 | 21.42 | 41.4 |
| HK4012 | 40 | 47 | 12 | 0.8 | 12.6 | 21.87 |
| HK4016 | 40 | 47 | 16 | 0.8 | 18 | 34.65 |
| HK4020 | 40 | 47 | 20 | 0.8 | 22.95 | 46.8 |
| HK4512 | 45 | 52 | 12 | 0.8 | 13.41 | 24.75 |
| HK4516 | 45 | 52 | 16 | 0.8 | 19.17 | 38.7 |
| HK4520 | 45 | 52 | 20 | 0.8 | 24.3 | 53.1 |
| HK5020 | 50 | 58 | 20 | 0.8 | 27.9 | 56.7 |
| HK5025 | 50 | 58 | 25 | 0.8 | 34.65 | 75.6 |
| HK5520 | 55 | 63 | 20 | 0.8 | 28.35 | 60.3 |
| HK5528 | 55 | 63 | 28 | 0.8 | 39.6 | 92.7 |
| HK6012 | 60 | 68 | 12 | 0.8 | 15.66 | 28.8 |
| HK6020 | 60 | 68 | 20 | 0.8 | 30.15 | 67.5 |
| HK6032 | 60 | 68 | 32 | 0.8 | 47.7 | 121.5 |
Produktegenskaber
Kompakt design: Tyndvægget ydre kop sparer mere installationsplads.
Høj belastningskapacitet: Nåleruller giver fremragende radial belastningsstøtte.
Alsidighed: Den kan udstyres med eller uden en indvendig ring for at tilfredsstille forskellige applikationer.
Lav friktion: Optimeret rullejustering reducerede energitabet.
Precision Engineering: Sikrer jævn kørsel, sørg for en længere levetid.
Nøgle salgsargumenter
Fremragende holdbarhed: Lavet med premium stål, holder en længere levetid.
Omkostningseffektiv: Effektivt design reducerer materialeforbrug uden at ofre dets funktionalitet.
Bred kompatibilitet: Velegnet til alle former for bil- og industribrug.
Muligheder for tilpasning: BMT Company leverer enestående løsningsplaner, der er designet til specifikt at imødekomme de personlige kundekrav.
Pålidelig leverandør: BMT Company garanterer hurtig og rettidig levering, førsteklasses assistance efter køb.
Lejer applikationer
Anvendelser for trukket skål nåle rullelejer inkluderer:
Automotive: styresystemer, gearkasser og transmissioner.
Industrielle maskiner: Trykmaskiner, tekstiludstyr og transportører.
Landbrugsudstyr: Traktorer og mejetærskere .
Pumper og elektriske motorer: Roterende dele med høj hastighed.
Husholdningsapparater: Elværktøj og vaskemaskiner.
Kvalitetsgaranti
BMT insisterer på strenge kvalitetskontrolprocedurer, herunder:
Materialeinspektion: For øget styrke skal du bruge kromstål med højt kulstofindhold.
Præcisionsbearbejdning: Dimensionsnøjagtighed er garanteret af banebrydende CNC-teknologi.
Udtømmende test: Rotationsydelse, udmattelsesmodstand og belastningskapacitetstest.
Professionelle certifikater: BMT er i overensstemmelse med ISO 9001, sikrer pålidelighed og konsistens.
Kundebekymringer
Almindelige problemer om nålelejer med trukket skål:
Q: Hvordan vælger jeg det rigtige leje til min applikation?
A: I betragtning af maskinernes belastningskapacitet, hastighed og miljøforhold. BMT Company yder teknisk support til udvælgelse.
Q: Hvilken smøring er påkrævet?
A: Fedt- eller oliesmøring, det afhænger af driftsforhold eller miljøer.
Spørgsmål: Kan disse lejer klare de aksiale belastninger?
A: Primært designet til radiale belastninger; aksial belastningskapacitet er begrænset.
Tekniske parametre
10 kontinuerlige trukket nålelejer fra BMT Company er anført i tabellen nedenfor:
Leje nr. Hovedmål (mm) (d×D×H) Dynamisk belastningsværdi (kN) Statisk belastningsværdi (kN)
| NK 5/12 | 5×12×12 | 5.8 | 6.2 |
| NK 6/16 | 6×16×16 | 8.3 | 9.0 |
| NK 7/18 | 7×18×18 | 10.5 | 11.2 |
| NK 8/20 | 8×20×20 | 12.1 | 13.0 |
| NK 10/22 | 10×22×22 | 14.6 | 16.0 |
| NK 25/12 | 12×25×25 | 17.2 | 19.5 |
| NK 15/30 | 15×30×30 | 22.0 | 24.8 |
| NK 17/35 | 17×35×35 | 28.5 | 32.0 |
| NK 20/40 | 20×40×40 | 35.0 | 39.5 |
| NK 25/47 | 25×47×47 | 42.5 | 48.0 |
Produktfordele
Pladseffektivitet: Velegnet til applikationer, der begrænser radial plads.
Høj ydeevne: Optimeret til krævende krævende opgaver.
Reduceret vedligeholdelse: Langtidsholdbar med minimalt smørebehov.
Besparelse af omkostninger: Effektivt design sænker driftsomkostningerne.
Instruktioner for optimal ydeevne
Korrekt installation: Sørg for korrekt justering undgå forkert belastning.
Tilstrækkelig smøring: Brug specielt anbefalet fedt/olie for at gøre driften mere jævn.
Regelmæssig inspektion: Inspicér med jævne mellemrum for slitage og forurening.
Undgå overbelastning: Hold dig inden for specificerede dynamiske/statiske belastningsklasser.
Hvordan kontakter man os?
BMT Companys' kopnåle rullelejer tilbyder en fremragende kombination af kompakt design, høj belastningskapacitet og holdbarhed. Uanset om det er i automotive eller industrielle applikationer, kan disse lejer yde pålidelig ydeevne under barske forhold. Stol på streng kvalitetsinspektion og kundecentreret service, BMT Company er blevet en betroet leverandør i lejeindustrien.
Med hensyn til flere detaljer eller skræddersyede løsninger, kontakt venligst BMT-firmaet og forbedre dit maskineris effektivitet med førsteklasses trukket nåle-rullelejer!
