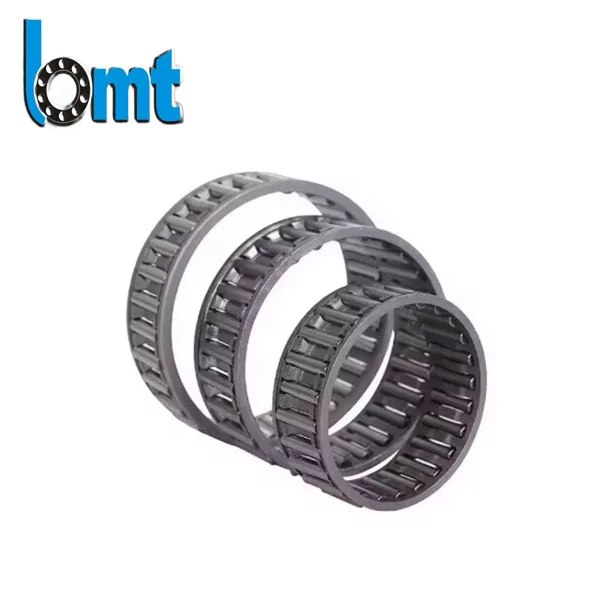

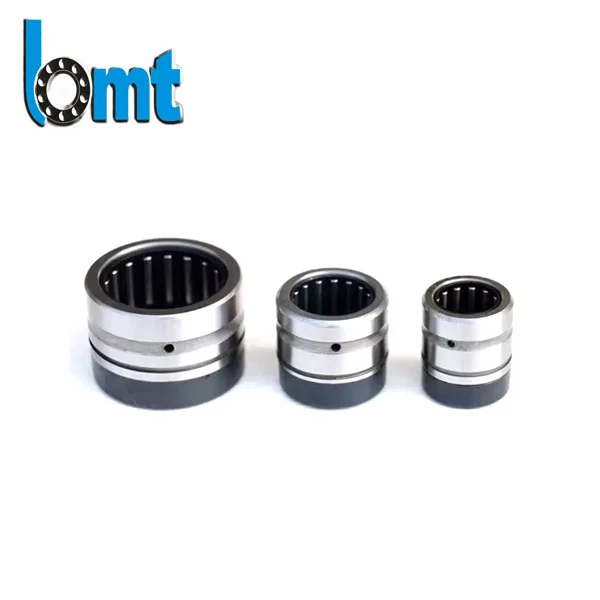

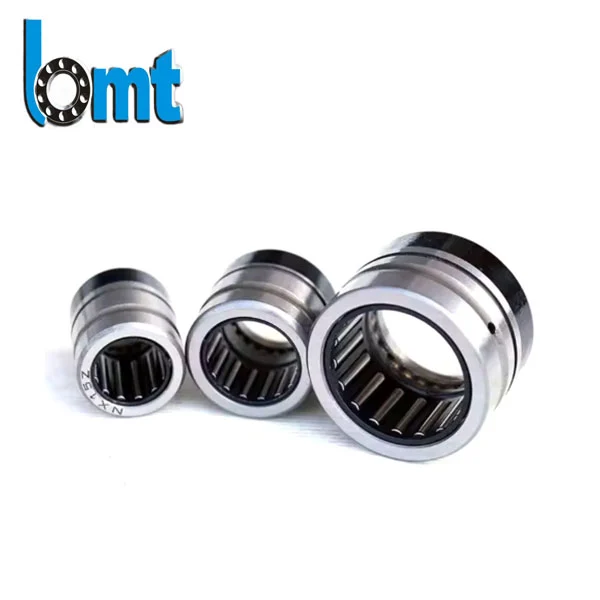

Kombinerede radiale-aksiale lejer
BMT kombinerede radiale-aksiale lejer er designet til at håndtere både radiale og aksiale belastninger samtidigt. De giver en stabil ydeevne til forskellige applikationer fra industrielle gearkasser til robotmekanismer. BMT-lejer som et hovedvalg til maskinkomponenter tvinges fra flere retninger. Produktsammensætning.
Dobbelt belastningsstyring: Hovedkraften ved kombinerede radiale-aksiale lejer ligger i deres unikke evne til at håndtere både radiale og aksiale belastninger uden at ofre ydeevnen i begge aspekter. Dette er afgørende i udstyr som f.eks. trykpresser, hvor aksler udholder rotationsradiale kræfter og aksialt tryk fra papirruller på samme tid. Vores felteksperimenter indikerer, at de reducerer hyppigheden af nødvendige justeringer sammenlignet med at bruge separate lejer.
Pladsoptimering: Disse lejer frigør værdifuld plads i maskindesign ved at integrere to funktioner i én enhed. En producent af emballageudstyr informerede os for nylig om, at skiftet til vores kombinerede lejer gjorde det muligt at gøre udstyret mere velegnet til installation i trange fabriksrum.
Nemmere installationsproces: Brug af et enkelt kombineret radial/aksialt leje i stedet for to separate, reducerer installationstrinene og mindsker risikoen for fejljustering. Dette har udmøntet sig i kortere montagetider for vores kunder; en leverandør af autodele rapporterede en acceleration på 15 % i deres produktionslinje efter at have vedtaget disse lejer.
Tekniske parametre

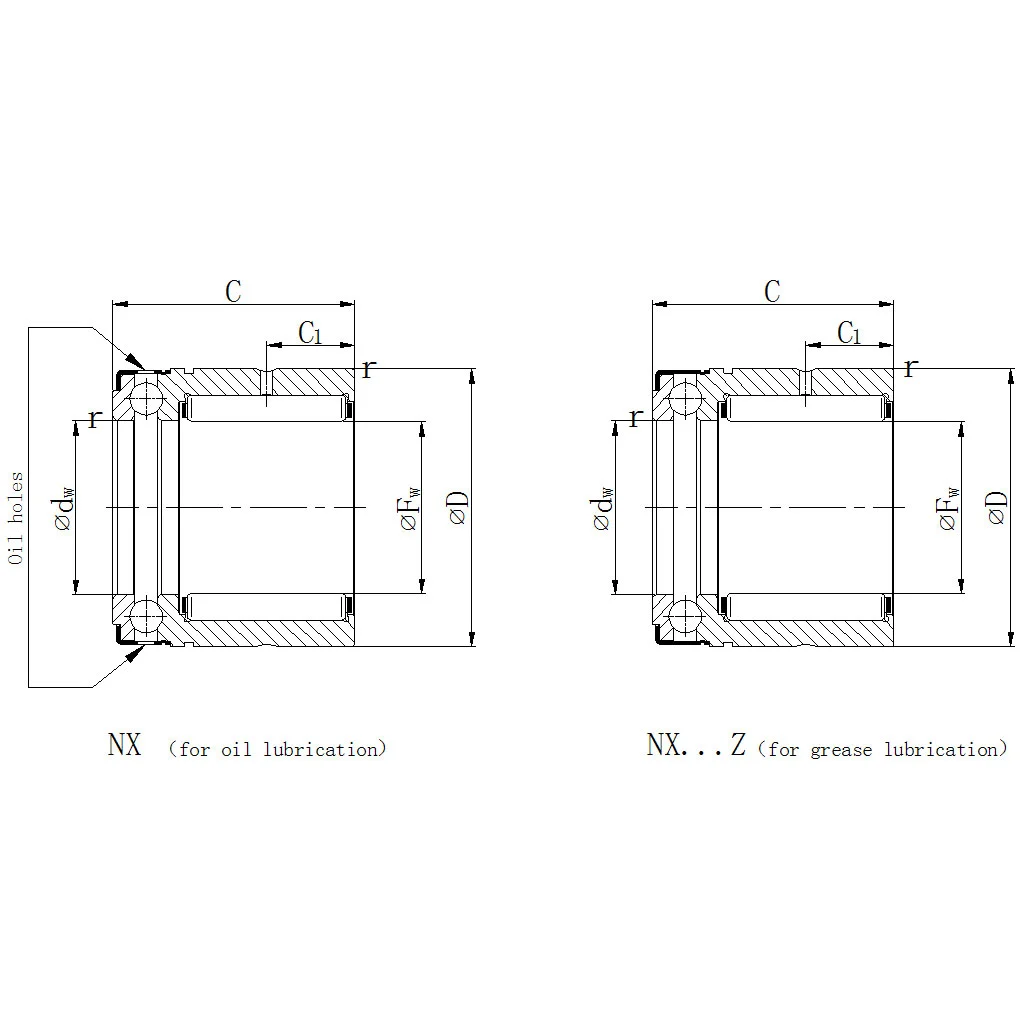

| Kombinerede radiale/aksiale lejer: NX-serien | |||||||||||||
| Dimensioner (mm) | Grundlæggende belastningsklasser | ||||||||||||
| Betegnelse (olie) | Betegnelse (fedt) | Fw (mm) | D (mm) | C –0,25 (mm) | C1 (mm) | dw E8 (mm) | r min. (mm) | dyn. Cr (KN) | stat. Cor (KN) | dyn. Ca (KN) | Stat. Coa (kn) | Anbefalet inderring | Egnede snapringe |
| NX7-TV | NX7-Z-TV | 7 | 14 | 18 | 4.7 | 7 | 0.3 | 2.85 | 2.65 | 3.15 | 4.3 | – | WR14 |
| NX10 | NX10-Z | 10 | 19 | 18 | 4.7 | 10 | 0.3 | 4.45 | 3.7 | 4.6 | 7.2 | IR6X10X10-IS1 | WR19 |
| NX12 | NX12-Z | 12 | 21 | 18 | 4.7 | 12 | 0.3 | 4.8 | 4.3 | 4.85 | 8.2 | IR8X12X10-IS1 | WR21 |
| NX15 | NX15-Z | 15 | 24 | 28 | 8 | 15 | 0.3 | 10.7 | 12.7 | 5.6 | 10.4 | IR12X15X16 | WR24 |
| NX17 | NX17-Z | 17 | 26 | 28 | 8 | 17 | 0.3 | 11.9 | 15 | 5.8 | 11.5 | IR14X17X17 | WR26 |
| NX20 | NX20-Z | 20 | 30 | 28 | 8 | 20 | 0.3 | 13 | 17.5 | 7 | 14.7 | IR17X20X16 | Wr30 |
| NX25 | NX25-Z | 25 | 37 | 30 | 8 | 25 | 0.3 | 14.9 | 22.4 | 11.1 | 24.3 | IR20X25X16-IS1 | WR37 |
| NX30 | NX30-Z | 30 | 42 | 30 | 10 | 30 | 0.3 | 22.6 | 36 | 11.7 | 28 | IR25X30X20 | WR42 |
| NX35 | NX35-Z | 35 | 47 | 30 | 10 | 35 | 0.3 | 24.3 | 41.5 | 12.4 | 32.5 | IR30X35X20 | WR47 |
| Kombinerede radiale/aksiale lejer: NKX | ||||||||||||||
| Betegnelse | Leje med holdehætte | Fw (mm) | D (mm) | D1 max. (mm) | D2 max. (mm) | C (mm) | C1 (mm) | C2 min. (mm) | dw (mm) | r (mm) | radial dyn. Cr (KN) | radial stat. Cor (KN) | aksial dyn. Cr (KN) | aksial stat. Cor (KN) |
| NKX10-TV | NKX10-Z-TV | 10 | 19 | 24.1 | 25.2 | 23 | 9 | 6.5 | 10 | 0.3 | 6.2 | 7.8 | 10 | 14 |
| NKX12 | NKX12-Z | 12 | 21 | 26.1 | 27.2 | 23 | 9 | 6.5 | 12 | 0.3 | 9 | 11 | 10.3 | 15.4 |
| NKX15 | NKX15-Z | 15 | 24 | 28.1 | 29.2 | 23 | 9 | 6.5 | 15 | 0.3 | 10.7 | 12.7 | 10.5 | 16.8 |
| NKX17 | NKX17-Z | 17 | 26 | 30.1 | 31.2 | 25 | 9 | 8 | 17 | 0.3 | 11.9 | 15 | 10.8 | 18.2 |
| NKX20 | NKX20-Z | 20 | 30 | 35.1 | 36.2 | 30 | 10 | 10.5 | 20 | 0.3 | 16.4 | 23.8 | 14.3 | 24.7 |
| NKX25 | NKX25-Z | 25 | 37 | 42.1 | 43.2 | 30 | 11 | 9.5 | 25 | 0.6 | 18.8 | 30.5 | 19.6 | 37.5 |
| NKX30 | NKX30-Z | 30 | 42 | 47.1 | 48.2 | 30 | 11 | 9.5 | 30 | 0.6 | 22.6 | 36 | 20.4 | 42 |
| NKX35 | NKX35-Z | 35 | 47 | 52.1 | 53.2 | 30 | 12 | 9 | 35 | 0.6 | 24.3 | 41.5 | 21.2 | 47 |
| NKX40 | NKX40-Z | 40 | 52 | 60.1 | 61.2 | 32 | 13 | 10 | 40 | 0.6 | 26 | 47 | 27 | 63 |
| NKX45 | NKX45-Z | 45 | 58 | 65.2 | 66.5 | 32 | 14 | 9 | 45 | 0.6 | 27.5 | 53 | 28 | 69 |
| Nkx50 | NKX50-Z | 50 | 62 | 70.2 | 71.5 | 35 | 14 | 10 | 50 | 0.6 | 38 | 74 | 29 | 75 |
| NKX60 | NKX60-Z | 60 | 72 | 85.2 | 86.5 | 40 | 17 | 12 | 60 | 1 | 42 | 90 | 41.5 | 113 |
| NKX70 | NKX70-Z | 70 | 85 | 95.2 | 96.5 | 40 | 18 | 11 | 70 | 1 | 44.5 | 92 | 43 | 127 |
Praktiske anvendelsesforekomster
På industrirobotområdet brugte nogle virksomheder vores CRAB 30-lejer i deres seks-aksede robotarme. Disse lejer håndterer effektivt de radiale kræfter, der genereres af armrotation, og de aksiale kræfter fra løft af nyttelast, som garanterer jævn og præcis bevægelse selv under fuld kapacitetsdrift. Over et års brug registrerede producenten en reduktion på 30 % i lejerelaterede vedligeholdelseskrav.
En producent af tekstilmaskiner tog CRAB 40-lejer i deres spinderammer. Lejerne håndterer effektivt den radiale spænding fra højhastigheds spindelrotation og den aksiale spænding fra garnvikling, hvilket fører til mere stabil drift og et fald i trådbrud. Kunden bemærkede en forbedring på 20 % i produktkvalitet efter skiftet.
Vores kvalitetskant
Hos BMT-firmaet er vi udmærket klar over, at kombinerede radiale/aksiale lejer spiller en afgørende rolle i at opretholde en jævn drift af maskineriet. Hvert leje vil udføre en række strenge tests og materialeanalyser, som sikrer brugen af præcise tolerancer og belastningstest for at verificere ydeevnen under forskellige forhold. Vi gør dette, fordi vi har lært af vores kunder, at i industrielle scenarier. BMT kan pålidelige lejer være den vigtige faktor for kontinuerlig produktion.
