Hvordan kan det rigtige pudeblokhus forbedre lejeydelsen og udstyrets pålidelighed

Artikeloversigt: A pilleom blokhuser en kritisk mekanisk komponent, der understøtter roterende aksler, sikrer lejer og hjælper med at opretholde justering i industrielt udstyr. At vælge det rigtige hus involverer evaluering af materiale, akseldiameter, lejekompatibilitet, monteringsdimensioner, driftsforhold og vedligeholdelseskrav.BMTleverer pudeblokhusløsninger til industrielle transmissionssystemer, landbrugsmaskiner, pumper, transportører og elektriske motorer, og hjælper købere med at identificere passende komponenter til deres udstyr og driftsbehov.

Indholdsfortegnelse

1. Hvad er et pudeblokhus?
2. Hvordan fungerer et pudeblokhus?
3. Hvilke materialer og designs er tilgængelige?
4. Hvor bruges pudeblokhuse?
5. Hvordan vælger du det rigtige pudeblokhus?
6. Sammenligning af valg af pudeblokhus
7. Best Practices for installation og vedligeholdelse
8. Almindelige problemer og praktiske løsninger
9. Ofte stillede spørgsmål
10. Konklusion: Find et passende pudeblokhus

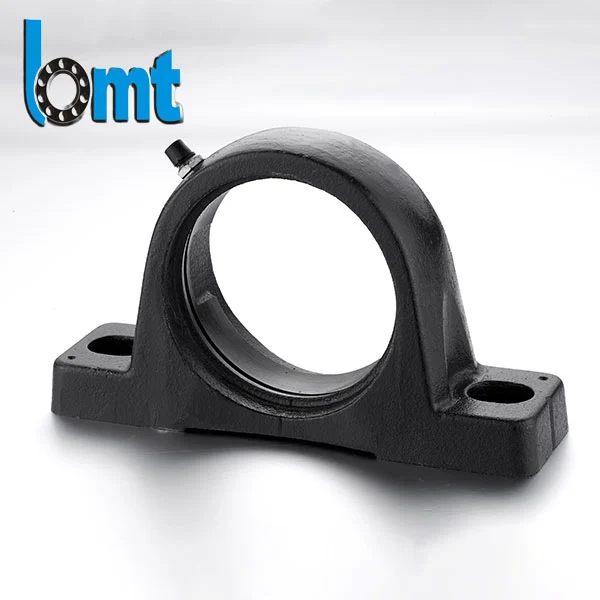

Hvad er et pudeblokhus?

Et pudeblokhus er en mekanisk støttekomponent designet til at holde et leje og fastgøre en roterende aksel til en maskinramme eller monteringsflade. Det giver et stabilt monteringspunkt og hjælper samtidig lejet med at bevare sin tilsigtede position under drift. Afhængigt af designet kan samlingen også indeholde tætninger, dæksler, smøremidler og monteringsudstyr.

I industrielle applikationer er vilkårenepudeblokhusogpudeblok lejeenhedbruges nogle gange i flæng. De beskriver dog ikke altid præcis det samme produkt. Et hus er det strukturelle legeme, mens en komplet lejeenhed normalt inkluderer huset og en kompatibel lejeindsats.

Sondringen har betydning ved køb af reservedele. Købere, der kun bestiller et hus, skal verificere lejemålene og monteringsarrangementet separat. De, der søger en monteringsklar enhed, bør bekræfte, at lejet, låsemekanismen og huset er kompatible.

Et korrekt udvalgt hus kan bidrage til pålidelig akselstøtte, håndterbar vedligeholdelse og ensartet maskindrift. Det er derfor en vigtig komponent i udstyrsdesign snarere end blot et monteringsbeslag.

Hvordan fungerer et pudeblokhus?

Huset er fastgjort til en stiv maskinbase, mens lejet installeret inde i det understøtter den roterende aksel. Når akslen drejer, optager lejet relativ bevægelse mellem akslen og den stationære struktur. Huset overfører driftsbelastninger til monteringsfladen og hjælper med at holde lejet korrekt placeret.

En typisk pudebloklejekonstruktion udfører flere funktioner:

• Akselstøtte:Holder den roterende aksel i dens tilsigtede position.
• Belastningstransmission:Overfører understøttede belastninger fra lejet til maskinrammen.
• Monteringsstabilitet:Giver et sikkert fastgørelsespunkt for lejesamlingen.
• Justeringsstøtte:Hjælper med at bevare den designede akselposition, når monteringsoverfladerne og installationen er korrekte.
• Forureningsbeskyttelse:Kompatible tætninger eller dæksler kan hjælpe med at reducere indtrængen af ​​støv, fugt og andre forurenende stoffer.
• Adgang til vedligeholdelse:Afhængigt af designet kan smørefittings og tilgængeligt monteringsudstyr forenkle serviceringen.

Nogle lejeindsatser har en sfærisk ydre overflade, der tillader begrænset selvjustering i huset. Denne funktion kan rumme små vinkelafvigelser, men den bør ikke behandles som en erstatning for korrekt akseljustering, korrekt montering eller tilstrækkelig strukturel støtte.

For mere information om kompatible komponenter, udforsk BMT's produktsortiment af lejer og identificer den passende konfiguration til din applikation.

Hvilke materialer og designs er tilgængelige?

Husets materiale og konstruktion påvirker belastningskapacitet, stivhed, korrosionsbestandighed, vægt og vedligeholdelseskrav. Det bedste valg afhænger af driftsmiljøet og de belastninger, der overføres gennem lejesamlingen.

1. Støbejerns pudeblokhus

Støbejern er meget udbredt i generelle industrielle lejestøtter, fordi det giver nyttig stivhed, gode vibrationsdæmpende egenskaber og en praktisk balance mellem ydeevne og omkostninger. Det anses almindeligvis for transportbånd, landbrugsudstyr, pumper, elektriske motorer og andre maskiner, der arbejder under almindelige industrielle forhold.

Den faktiske belastningskapacitet afhænger dog af husets design, materialekvalitet, lejevalg, monteringsarrangement og driftsbetingelser. Et støbejernshus bør ikke vælges på materiale alene.

2. Pudeblokhus i rustfrit stål

Rustfrit stål kan være passende til udstyr, der udsættes for fugt, hyppig rengøring eller ætsende stoffer. Det overvejes ofte til fødevareforarbejdningsmaskiner, marineudstyr og visse kemikaliehåndteringsapplikationer.

Købere bør verificere den rustfri stålkvalitet og vurdere hele samlingen, inklusive lejer, tætninger, smøremiddel og fastgørelseselementer. Korrosionsbestandighed bestemmes af den komplette materialespecifikation og servicemiljø, ikke blot produktbeskrivelsen.

3. Split og One-Piece Housing Designs

Huse i ét stykke giver en relativt ligetil struktur til mange standardapplikationer. Opdelte huse har en separat hætte og bund, hvilket kan gøre lejeinspektion og udskiftning mere bekvem, når akselarrangementet gør demontering vanskelig.

Til tungere industrielle applikationer omfatter BMT's produktinformation SN500, SN600 og SNL boligfamilier. Disse serier har forskellige dimensioner og kompatible lejearrangementer, så den nøjagtige model skal kontrolleres i forhold til udstyrsspecifikationen.

Når du vurderer et hus, skal du overveje disse designdetaljer:

• Et stykke eller delt konstruktion.
• Basemonteringsdimensioner og bolthulspositioner.
• Lejesædedimensioner og kompatibilitet med akseldiameter.
• Tætnings- og afdækningsarrangementer.
• Smøringsadgang og servicekrav.
• Kompatibilitet med det specificerede leje og adapterbøsning.

Hvor bruges pudeblokhuse?

Pudeblokhuse bruges overalt, hvor roterende aksler kræver sikker støtte og et praktisk monteringsarrangement. Deres alsidighed gør dem velegnede til en lang række industrielle og kommercielle maskiner.

• Transportørsystemer:Understøt roterende aksler i materialehåndteringsudstyr og relaterede transmissionssamlinger.
• Landbrugsmaskiner:Hjælp med at understøtte roterende komponenter i udstyr, der er udsat for støv, vibrationer og skiftende arbejdsbelastninger.
• Pumper:Sørg for lejestøtte til kompatible akselarrangementer i industrielle væskehåndteringssystemer.
• Elektriske motorer:Støtteakselsamlinger, hvor den valgte huskonfiguration matcher det mekaniske design.
• Fremstillingsudstyr:Sørg for monteringsstøtte til ruller, transmissionsaksler og andre roterende mekanismer.
• Minedrift og tunge maskiner:Understøt passende lejearrangementer, når husets styrke, tætning og belastningsværdier opfylder applikationens krav.

Miljøforhold kan i væsentlig grad påvirke den relevante specifikation. Støvtunge miljøer kan kræve mere effektiv tætning, mens våde eller korrosive miljøer kan kræve passende korrosionsbestandige materialer. Høj vibrations- og stødbelastning kræver også omhyggelig evaluering af lejet, huset, monteringsboltene og støttestrukturen.

Hvordan vælger du det rigtige pudeblokhus?

Valg af det rigtige pudeblokhus begynder med maskinens faktiske driftskrav. Et hus, der passer til akslen, kan stadig være uegnet, hvis dets monteringsdimensioner, belastningskapacitet, tætningsarrangement eller lejekompatibilitet ikke passer til applikationen.

Trin 1: Bekræft akseldiameteren

Identificer akseldiameteren og den nødvendige lejeboring. For lejer med koniske boringer skal du kontrollere den passende adapterbøsning og monteringsarrangement. Antag ikke, at to huse er udskiftelige, blot fordi deres ydre former ligner hinanden.

Trin 2: Bekræft lejekompatibilitet

Bekræft lejebetegnelsen, dimensionerne, krav til indvendig frigang, låsemetode og smørearrangement. Huset og lejet skal være kompatible som en komplet samling.

Trin 3: Beregn driftsbelastninger

Evaluer radiale belastninger, aksiale belastninger, stødbelastning, akselhastighed og driftspligt. Tjek producentens lejeklassifikationer og husspecifikationer i stedet for at stole på generelle materialebeskrivelser.

Trin 4: Evaluer miljøet

Overvej temperatur, fugtighed, støv, vandpåvirkning, kemikalier og rengøringsprocedurer. Vælg husmateriale og tætningsarrangement, så det passer til disse forhold.

Trin 5: Tjek installationsdimensioner

Sammenlign den samlede længde, bredde, højde, akselcenterhøjde, monteringshulafstand og boltstørrelser med den eksisterende maskine. Dimensionskompatibilitet er særlig vigtig, når en udgået eller beskadiget komponent udskiftes.

Trin 6: Overvej langsigtet vedligeholdelse

Vurder smøreintervaller, tilgængelighed, udskiftningsprocedurer og tilgængelighed af reservedele. Et hus, der forenkler inspektion og servicering, kan reducere vedligeholdelsesindsatsen i løbet af udstyrets levetid.

Sammenligning af valg af pudeblokhus

Følgende tabel giver en praktisk sammenligning af almindelige boligmaterialer og -design. Den er tænkt som en foreløbig udvælgelsesvejledning; det endelige valg bør være baseret på verificerede produktspecifikationer.

Til reference viser BMTs offentliggjorte produktside SN505 med en 20 mm skaftdiameter, SN510 med en 45 mm skaftdiameter og SN520 med en 90 mm skaftdiameter. Disse eksempler tilhører den listede SN-husserie. Se altid den komplette dimensionelle tabel og bekræft den nødvendige lejekombination før bestilling.

Se specifikationerne for BMT Pillow Block Housing for at gennemgå de anførte husmodeller og deres tilsvarende tekniske dimensioner.

Best Practices for installation og vedligeholdelse

Korrekt installation hjælper huset og lejet til at fungere efter hensigten. Selv en velfremstillet komponent kan opleve for tidligt slid, når monteringsbunden er ujævn, akslen er forkert justeret, eller smøringen er utilstrækkelig.

Installationstjekliste

• Efterse huset, lejesædet, akslen og monteringsfladen for skader eller forurening.
• Bekræft husmodel, lejebetegnelse, akseldiameter og monteringsdimensioner.
• Sørg for, at monteringsoverfladen er tilstrækkelig flad, stiv og ren.
• Placer huset forsigtigt, og flugt akslen med det tilsluttede udstyr.
• Spænd monteringsbefæstelser til det specificerede drejningsmoment ved at bruge den anbefalede rækkefølge.
• Installer leje- og låsekomponenterne i henhold til producentens anvisninger.
• Påfør det specificerede smøremiddel og kontroller, at tætninger og dæksler er korrekt installeret.
• Drej akslen manuelt, når det er sikkert og praktisk, og udfør derefter en kontrolleret driftstest.

Rutinemæssig vedligeholdelse

Under planlagte inspektioner skal du overvåge usædvanlig støj, vibrationer, temperaturændringer, smøremiddeltilstand, løse fastgørelseselementer og synlig forurening. Etabler vedligeholdelsesintervaller i henhold til driftshastighed, belastning, miljø og producentens anbefalinger.

Oversmøring kan også skabe problemer, herunder overskudsvarme under nogle driftsforhold. Brug den anbefalede smøremiddeltype og -mængde i stedet for at påføre fedt vilkårligt.

Almindelige problemer og praktiske løsninger

Genkendelse af tidlige advarselsskilte hjælper vedligeholdelsesteams med at undersøge leje- og husproblemer, før de fører til længere nedetid.

• Overdreven vibration:Kontroller akslens justering, monteringsstivhed, fastgørelsesanordningens sikkerhed, lejets tilstand og maskinens balance.
• Unormal driftstemperatur:Undersøg smøring, lejebelastning, tætningsfriktion, justering og driftshastighed.
• For tidligt lejeslitage:Gennemgå forureningskontrol, installationsprocedurer, akselpasninger, smøring og belastningsforhold.
• Korrosion:Tjek miljøeksponering, materialeegnethed, overfladebeskyttelse og tætningseffektivitet.
• Løs montering:Undersøg basen, monteringsboltene, bærerammen og eventuelle tegn på gnidning eller bevægelse.
• Gentagne udskiftningsfejl:Bekræft den oprindelige årsag i stedet for at udskifte huset uden at gennemgå lejet og driftsbetingelserne.

Disse symptomer kan have flere årsager. En systematisk inspektion af hele den roterende enhed er mere effektiv end at antage, at selve huset altid er ansvarligt.

Ofte stillede spørgsmål

1. Hvad er hovedformålet med et pudeblokhus?

Dens hovedformål er at holde og understøtte et kompatibelt leje, fastgøre den roterende akselsamling til en monteringsflade og overføre driftsbelastninger til den understøttende struktur.

2. Hvad er forskellen mellem et pudeblokhus og et pudeblokleje?

Et pudeblokhus er den strukturelle komponent, der rummer lejet. En pudebloklejeenhed refererer generelt til det samlede produkt, inklusive huset og lejeindsatsen. Produktterminologien varierer fra producent til producent, så bekræft, om et tilbud dækker huset alene eller en komplet enhed.

3. Hvilket materiale er bedst til et pudeblokhus?

Støbejern er et almindeligt valg til generelle industrielle anvendelser på grund af dets stivhed og vibrationsdæmpende egenskaber. Rustfrit stål kan være mere passende, hvor korrosionsbestandighed er vigtig. Det endelige valg afhænger af belastninger, miljø, dimensioner og producentens specifikationer.

4. Hvordan finder jeg den korrekte pudeblokhusstørrelse?

Start med akseldiameter og lejebetegnelse. Kontroller derefter husets dimensioner, monteringshulafstand, akselcenterhøjde, lejekompatibilitet og låsearrangement. Ved erstatningskøb skal du sammenligne det originale varenummer og måltegningen.

5. Kan et pudeblokhus tage højde for akselforskydning?

Nogle pudeblokenheder bruger selvjusterende lejeindsatser, der kan rumme begrænset vinkelforskydning. Det tilladte område afhænger af lejedesignet. For stor fejljustering kan stadig forårsage vibrationer, ujævn belastning og for tidlig fejl.

6. Hvor ofte skal en pudebloklejekonstruktion vedligeholdes?

Der er ikke noget universelt vedligeholdelsesinterval. Inspektions- og smøreskemaer bør afspejle lejetype, driftshastighed, belastning, temperatur, forureningsniveau og fabrikantens anbefalinger. Forseglede enheder med levetid kan have andre servicekrav end gensmørbare designs.

7. Understøtter BMT bulk- eller OEM-pudeblokhuskrav?

BMTs produktside identificerer OEM- og masseindkøb som understøttede muligheder. Købere bør angive den påkrævede model, dimensioner, lejearrangement, materiale, mængde og anvendelsesdetaljer for at bekræfte tilgængeligheden og den relevante specifikation.

Konklusion: Find et passende pudeblokhus

Et pålideligt valg af pudeblokhus starter med nøjagtige dimensioner, kompatible lejer, passende materialer og en klar forståelse af driftsmiljøet. Opmærksomhed på belastningsværdier, akseljustering, monteringskvalitet, tætning og smøring kan hjælpe med at forbedre udstyrets pålidelighed og forenkle vedligeholdelsen.

BMT tilbyder pudeblokhusløsninger til en række industrielle transmissions- og maskinapplikationer med offentliggjorte tekniske oplysninger, der dækker flere husserier og dimensioner. Uanset om du udskifter en eksisterende komponent eller køber huse til nyt udstyr, skal du sammenligne de tekniske krav omhyggeligt, før du træffer en købsbeslutning.

Leder du efter et pålideligt pudeblokhus til dit næste projekt? Besøg BMT Pillow Block Housing produktside for at gennemgå tilgængelige specifikationer. Del dine tegninger, akseldimensioner, lejemodel, driftsbetingelser og ordremængde med vores team.Kontakt osi dag for at diskutere din ansøgning, bekræfte produktkompatibilitet og anmode om et tilbud på dine krav til pudeblokhus.
