Hvad er vinkelkontaktkuglelejer, og hvorfor er de kritiske for højhastighedsapplikationer

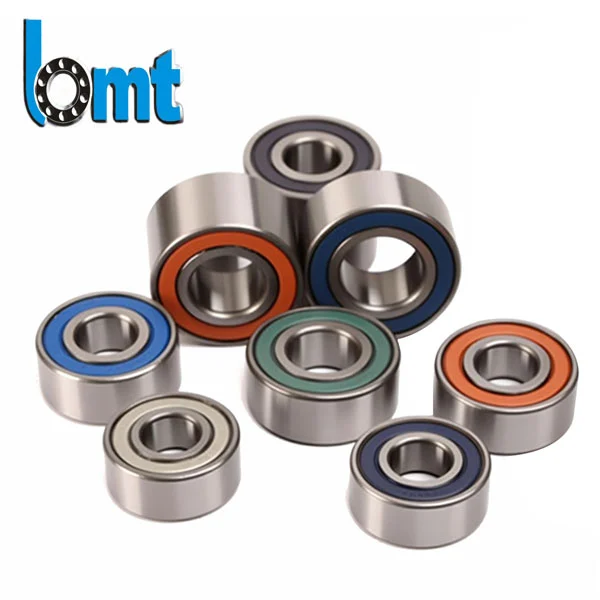

Vinkelkontaktkuglelejerer væsentlige komponenter i moderne mekaniske systemer, hvor høj hastighed, præcision og kombineret aksial og radial belastningskapacitet er påkrævet. Denne artikel giver en omfattende forklaring på, hvad vinkelkontaktkuglelejer er, hvordan de fungerer, hvorfor de overgår standardlejer i krævende applikationer, og hvordan man vælger den rigtige type til dit maskineri. Med udgangspunkt i industripraksis og tekniske standarder er denne vejledning designet til at støtte ingeniører, købere og beslutningstagere, der søger pålidelige lejeløsninger fra pålidelige producenter som f.eks.BMT.

Indholdsfortegnelse

• 1. Hvad er vinkelkontaktkuglelejer?
• 2. Hvordan virker vinkelkontaktkuglelejer?
• 3. Hvorfor er vinkelkontaktkuglelejer ideelle til højhastighedsapplikationer?
• 4. Vigtige strukturelle egenskaber og kontaktvinkler
• 5. Belastningskapacitet: Aksial vs radial ydeevne
• 6. Enkelt række vs dobbeltrække vinkelkontaktkuglelejer
• 7. Almindelige applikationer på tværs af brancher
• 8. Sammenligning med andre lejetyper
• 9. Valgvejledning: Sådan vælger du det rigtige leje
• 10. Tips til installation, smøring og vedligeholdelse
• FAQ: Vinkelkontaktkuglelejer

1. Hvad er vinkelkontaktkuglelejer?

Vinkelkontaktkuglelejer er en type rulleleje designet til at understøtte kombinerede radiale og aksiale belastninger. I modsætning til standard kuglelejer med dybe spor, er vinkelkontaktkuglelejernes løbebaner forskudt i forhold til hinanden i aksial retning, hvilket skaber en defineret kontaktvinkel mellem kuglerne og løbebanerne.

Dette design gør det muligt for lejet at håndtere aksiale belastninger i én retning og samtidig opretholde fremragende radial belastningskapacitet. På grund af denne unikke struktur er vinkelkontaktkuglelejer meget udbredt i højhastigheds- og højpræcisionsudstyr.

I henhold til tekniske specifikationer, der er beskrevet i industrireferencer, såsom vinkelkontaktkuglelejer teknisk oversigt, er disse lejer konstrueret til stabilitet, reduceret friktion og lang levetid.

2. Hvordan virker vinkelkontaktkuglelejer?

Det definerende træk ved vinkelkontaktkuglelejer er kontaktvinklen. Denne vinkel bestemmer, hvordan kræfter overføres gennem lejet:

• Radiale belastninger overføres vinkelret på akslen
• Aksiale belastninger overføres parallelt med akslen

Fordi belastningsvejen er vinklet, genererer aksiale kræfter radiale komponenter og omvendt. Dette gør det muligt for lejet at understøtte højere kombinerede belastninger sammenlignet med konventionelle lejer.

Enkeltrækkede vinkelkontaktkuglelejer kan dog kun understøtte aksiale belastninger i én retning. For at modvirke dette monteres de ofte i par eller sæt ved hjælp af arrangementer som:

• Ryg-til-ryg (DB)
• Ansigt til ansigt (DF)
• Tandem (DT)

3. Hvorfor er vinkelkontaktkuglelejer ideelle til højhastighedsapplikationer?

Højhastighedsmaskineri kræver lejer, der minimerer friktion, opretholder dimensionsnøjagtighed og afleder varme effektivt. Vinkelkontaktkuglelejer udmærker sig på disse områder på grund af:

1. Optimeret indvendig geometri for reduceret friktion
2. Højpræcisions fremstillingstolerancer
3. Stabil ydeevne under termisk ekspansion
4. Overlegen aksial stivhed

Producenter kan lideBMTdesigne vinkelkontaktkuglelejer for at opfylde ydeevnekravene for CNC-spindler, turbiner og højhastighedsmotorer, hvor rotationsnøjagtighed er kritisk.

4. Vigtige strukturelle egenskaber og kontaktvinkler

Vinkelkontaktkuglelejer fås med forskellige kontaktvinkler, almindeligvis:

At vælge den korrekte kontaktvinkel er afgørende for at optimere lejernes levetid og ydeevne.

5. Belastningskapacitet: Aksial vs radial ydeevne

Vinkelkontaktkuglelejer udkonkurrerer dybe notlejer, når aksiale belastninger er betydelige. Deres evne til at håndtere kombinerede belastninger gør dem velegnede til:

• Værktøjsmaskiner spindler
• Gearkasser
• Pumper og kompressorer

Ved at parre lejer korrekt kan systemerne opnå tovejs aksial belastningskapacitet, mens stivheden bevares.

6. Enkelt række vs dobbeltrække vinkelkontaktkuglelejer

7. Almindelige applikationer på tværs af brancher

Vinkelkontaktkuglelejer er meget udbredt i:

• CNC værktøjsmaskiner
• Robotik og automatisering
• Luftfartssystemer
• Elektriske motorer
• Præcisionspumper

BMT leverer vinkelkontaktkuglelejer konstrueret til ensartet kvalitet og langsigtet pålidelighed på tværs af disse krævende sektorer.

8. Sammenligning med andre lejetyper

9. Valgvejledning: Sådan vælger du det rigtige leje

Når du vælger vinkelkontaktkuglelejer, skal du overveje:

1. Belastningsretning og størrelse
2. Påkrævet rotationshastighed
3. Præcisionsklasse (P0, P5, P4, P2)
4. Smøremetode
5. Driftstemperatur

Rådgivning med erfarne producenter såsom BMT sikrer optimalt lejevalg skræddersyet til din applikation.

10. Tips til installation, smøring og vedligeholdelse

• Følg altid de anbefalede forspændingsspecifikationer
• Brug rene værktøjer og miljøer under installationen
• Vælg fedt eller olie, der passer til hastighed og temperatur
• Overvåg vibrationer og støj under drift

FAQ: Vinkelkontaktkuglelejer

Q1: Kan vinkelkontaktkuglelejer håndtere aksiale belastninger i begge retninger?

Enkeltrækkede lejer håndterer kun aksiale belastninger i én retning. Parrede eller dobbeltrækkede konfigurationer tillader tovejs aksial belastningsstøtte.

Q2: Er vinkelkontaktkuglelejer velegnede til højhastighedsmotorer?

Ja. Deres lave friktion og præcisionsdesign gør dem ideelle til højhastighedsmotorapplikationer.

Q3: Hvilke industrier er mest afhængige af vinkelkontaktkuglelejer?

Værktøjsmaskiner, rumfart, robotteknologi og præcisionsfremstillingsindustrier er stærkt afhængige af disse lejer.

Q4: Hvordan påvirker forspænding lejeydelsen?

Korrekt forspænding forbedrer stivhed og nøjagtighed, men overdreven forspænding kan reducere lejernes levetid.

Da globale industrier fortsat kræver højere hastighed, nøjagtighed og pålidelighed, er Vinkelkontaktkuglelejer fortsat en hjørnesten i avanceret mekanisk design. Med dokumenteret ekspertise, streng kvalitetskontrol og et bredt produktsortiment,BMTleverer lejeløsninger, der imødekommer moderne tekniske udfordringer.

Hvis du leder efter pålidelige vinkelkontaktkuglelejer, der er skræddersyet til din applikation,kontakt osi dag for at diskutere dine krav med BMTs professionelle team.
